394 Programmation ICP
5.8 Eléments de cont
our
, t
our
nag
e

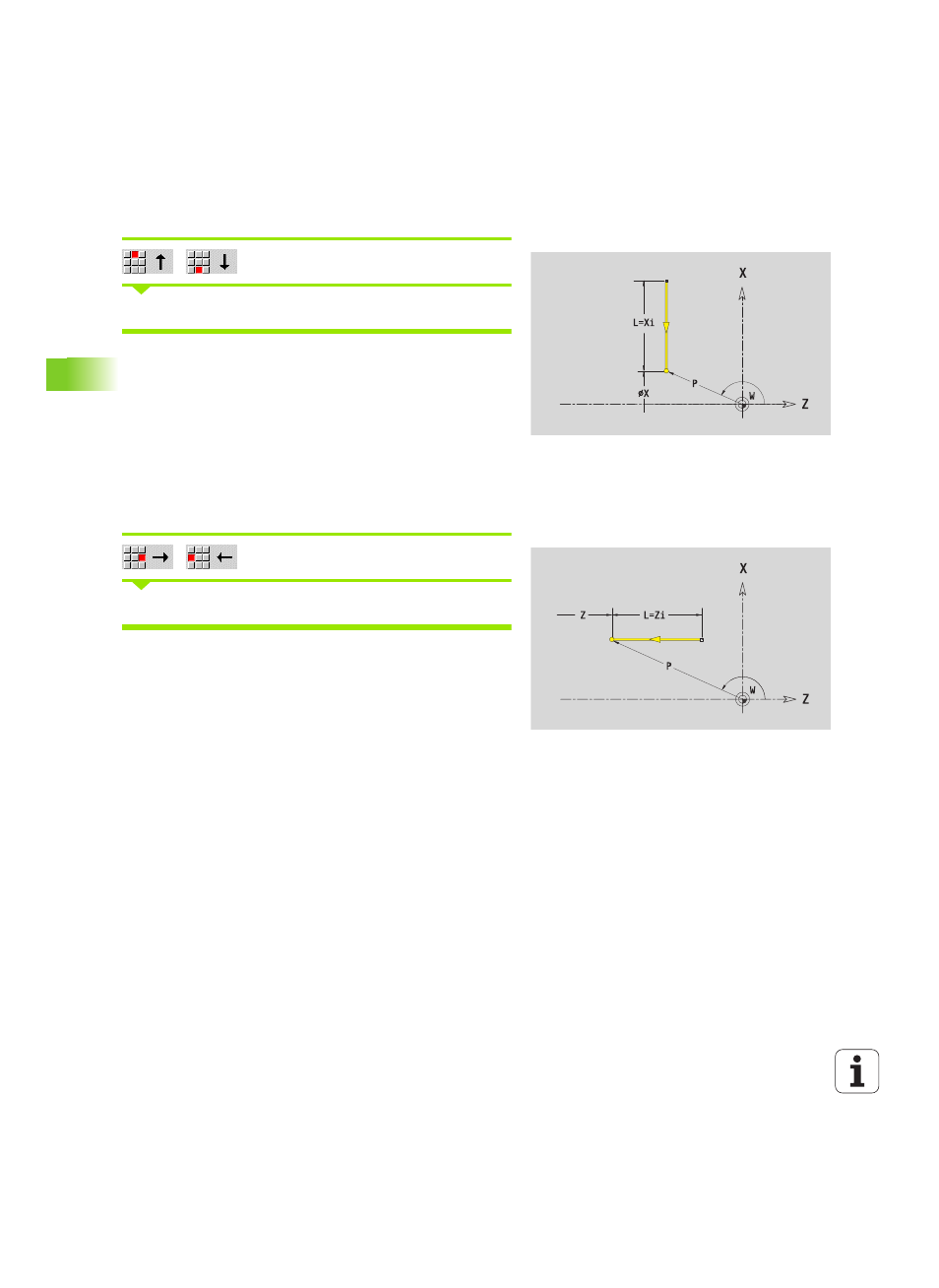

Droites verticales
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère G1 dans smart.Turn.
Droites horizontales
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère G1 dans smart.Turn.
Paramètres
X
Point d'arrivée
Xi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire (angle)
P Point d'arrivée, polaire (rayon)
L Longueur de la droite
U, F, D, FP, IC, KC, HC : voir attributs d'usinage Page 367
Paramètres
Z
Point d'arrivée
Zi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire (angle)
P Point d'arrivée, polaire (rayon)
L Longueur droite
U, F, D, FP, IC, KC, HC : voir attributs d'usinage Page 367
