HEIDENHAIN MANUALplus 620

439

5.14 Cont

ours dans le plan XY

5.14 Contours dans le plan XY

Dans smart.Turn, ICP permet d'usiner les contours suivants avec

l'axe Y :

des contours complexes, définis avec divers éléments de contour

des figures

des perçages

des modèles de figures ou perçages

Surface unique

Multipans

Les éléments du plan XY peuvent être cotés en cartésien ou en

polaire. La commutation se fait par softkey (voir tableau). Pour définir

un point, vous pouvez mélanger coordonnées cartésiennes et

polaires.

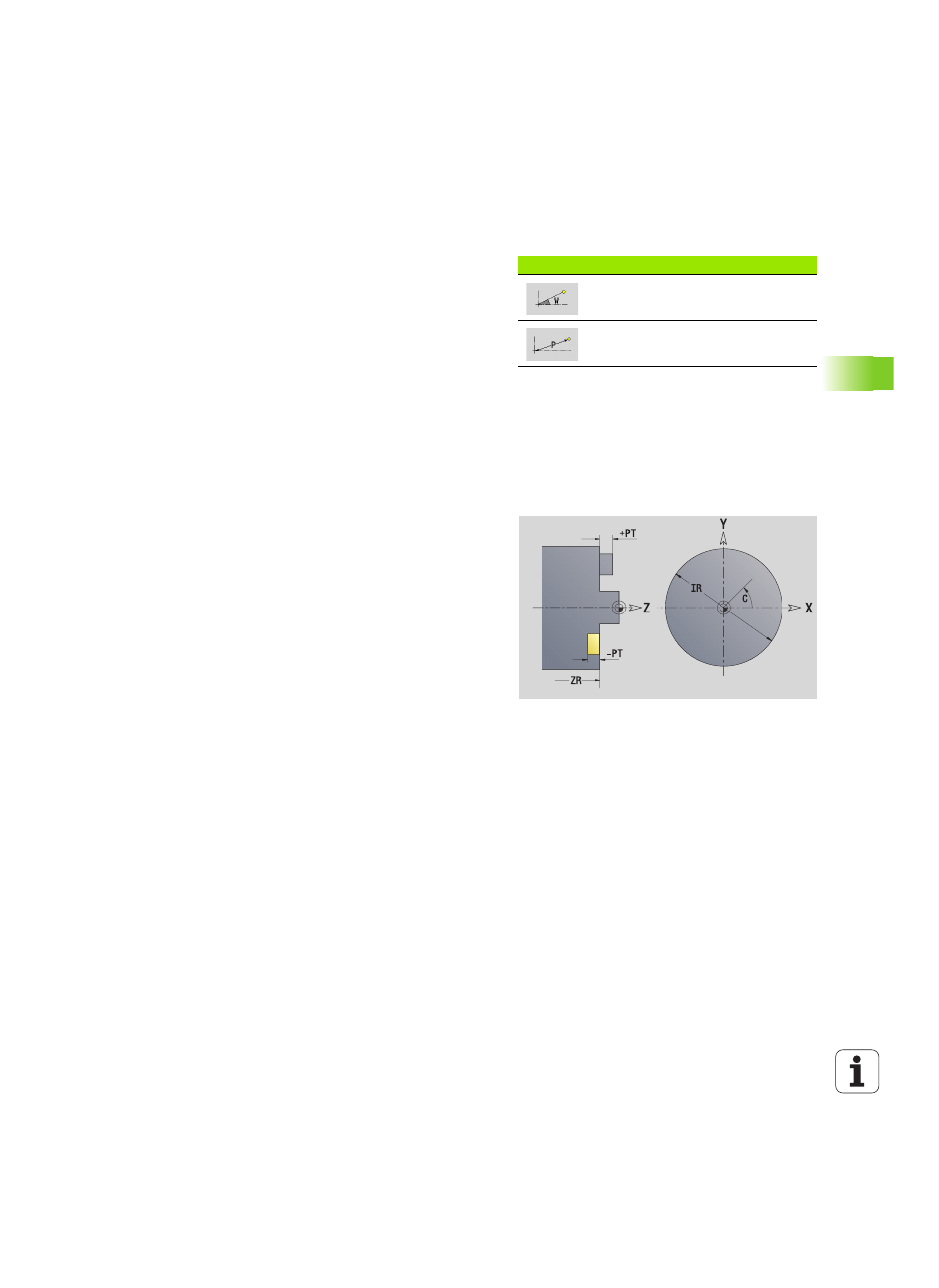

Données de référence, plan XY

La définition du contour avec différents éléments vient à la suite des

données de référence.

La cote de référence ZR et le diamètre de limitation IR peuvent

être déterminés avec la fonction „Choisir plan de référence“ (voir

page 417).
ICP génère :

l'indicatif de section FRONT_Y avec les paramètres cote de

référence, angle de broche et diamètre de limitation. L'indicatif de

section n'existe pas avec des contours imbriqués.

un G308 avec les paramètres nom de contour et profondeur de

fraisage.

un G309 en fin de description de contour.

Softkeys pour coordonnées polaires

Commute le champ sur introduction

de l'angle W.

Commute le champ sur introduction

du rayon P.

Données de référence des fraisages
ID

Nom du contour

PT

Profondeur de fraisage

C

Angle de broche

IR

Diamètre de limitation

ZR

Cote de référence
