5.9 Eléments de cont
our sur la f
a
ce fr
ontale
Droite avec angle, face frontale
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère G101 dans smart.Turn.
Paramètres
XK, YK
Point d'arrivée, cartésien
XKi, YKi Point d'arrivée en incrémental (distance départ – arrivée)
C Point d'arrivée, polaire – angle
P Point d'arrivée, polaire

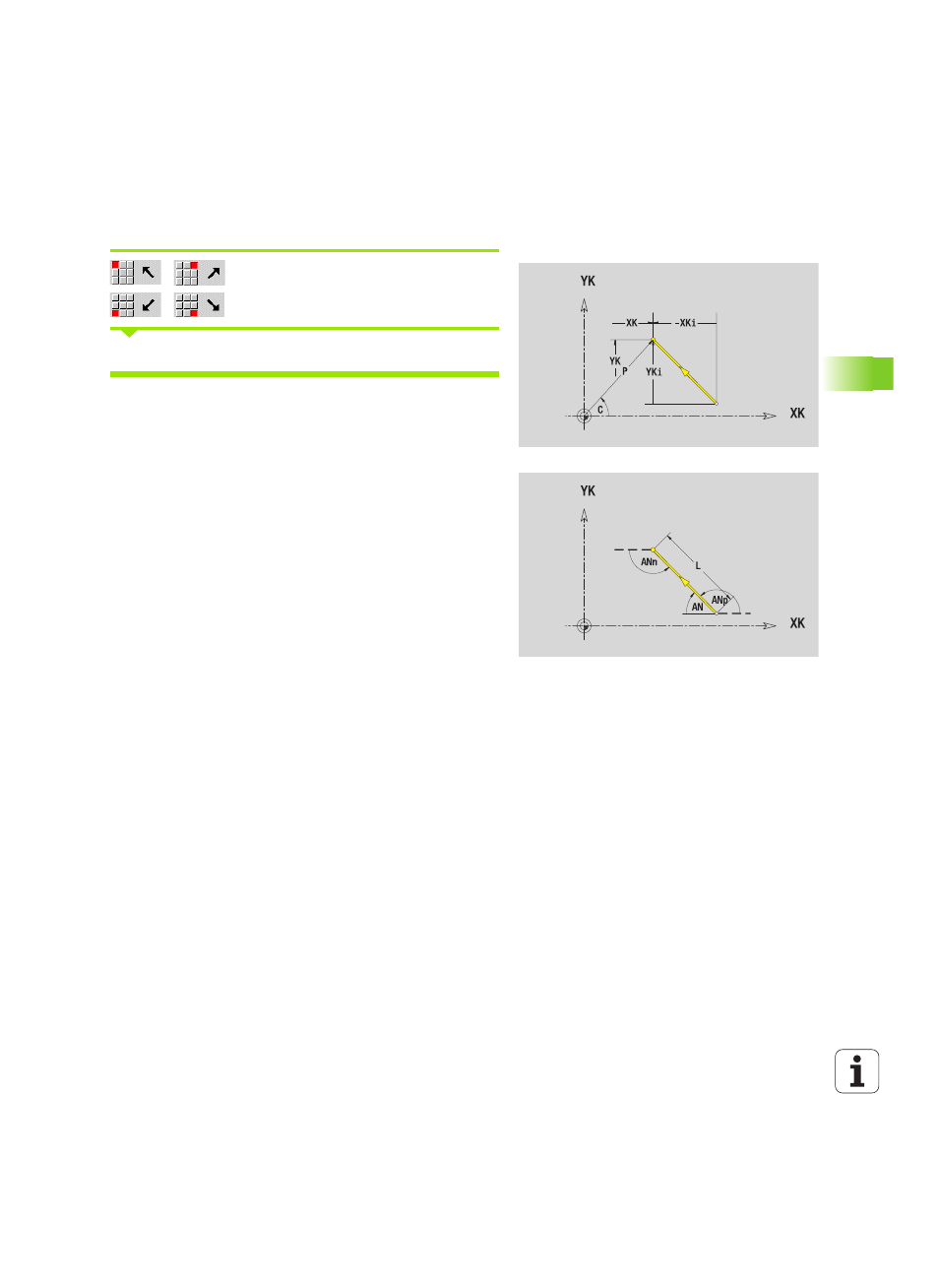

AN Angle avec l'axe XK (direction angulaire, voir figure d'aide)
L Longueur droite
ANn Angle avec l'élément suivant
ANp Angle avec l'élément précédent
F : voir attributs d'usinage Page 367
