HEIDENHAIN MANUALplus 620 389
5.5 Modifier un cont
our ICP

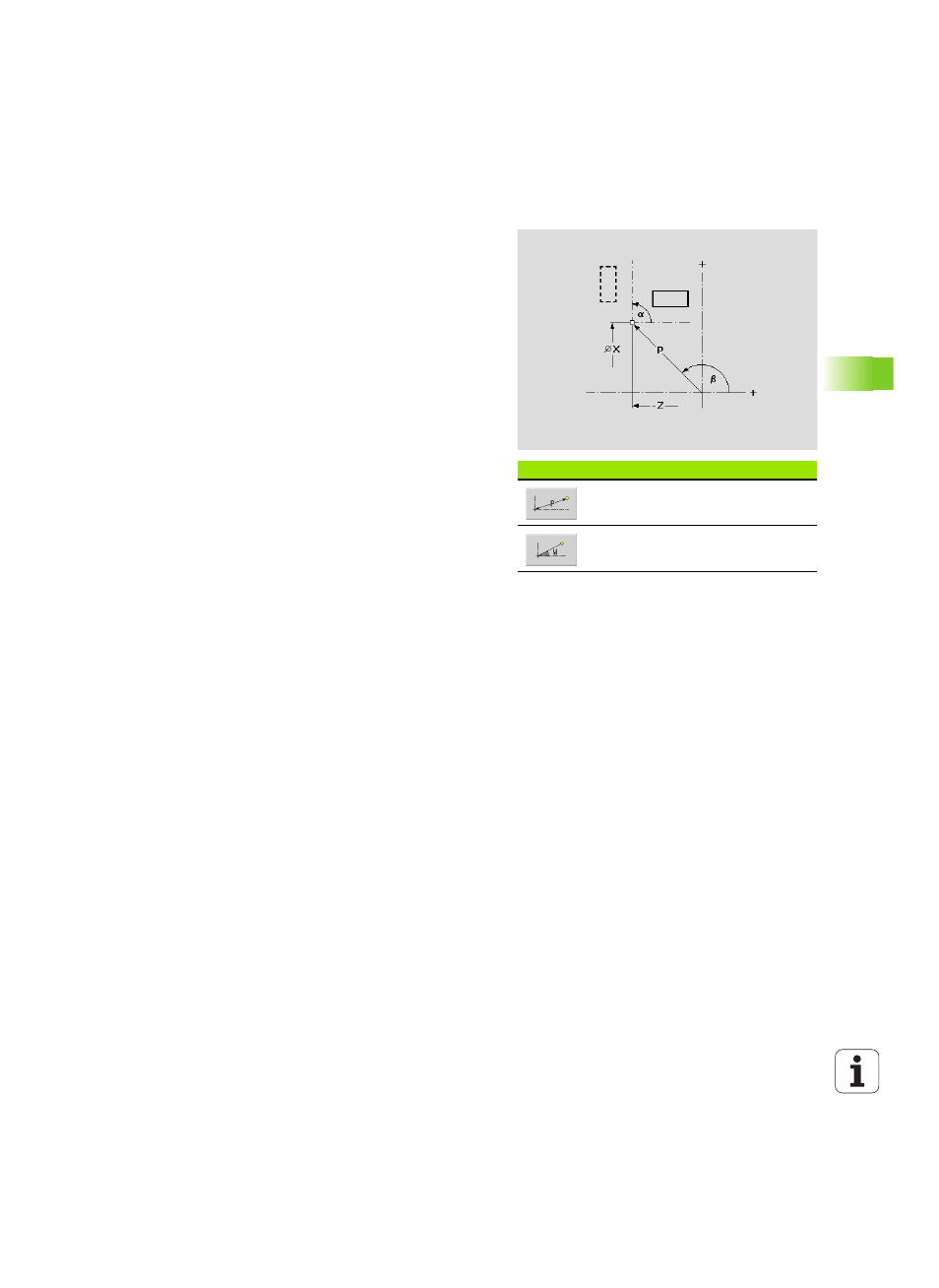

Transformations – Tourner
Cette fonction permet de faire tourner un contour autour d'un point de
rotation.
Softkeys
Cotation polaire du point de rotation :
angle
Cotation polaire du point de rotation :
rayon
Paramètres
X
Point de rotation en coordonnées cartésiennes
Z Point de rotation en coordonnées cartésiennes
W Point de rotation en coordonnées polaires
P
Point de rotation en coordonnées polaires
A Angle de rotation
H Original (contours avec l'axe C uniquement)
 0 : effacer : le contour d'origine est effacé.
 1 : copier : le contour d'origine est conservé.
ID Nom du contour (contours avec l'axe C uniquement)
