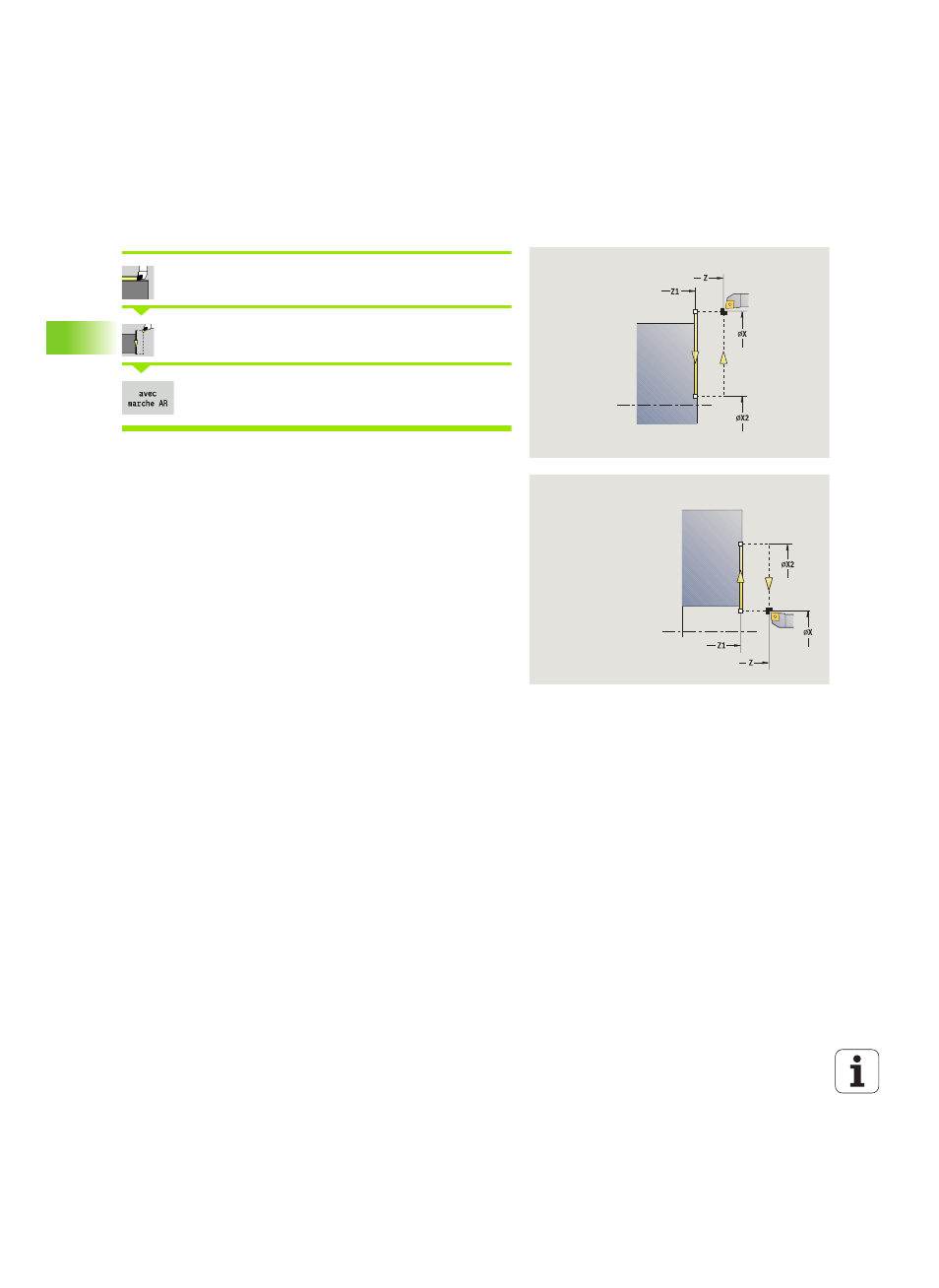

138 Programmation des cycles
4.3 Coupes monopasses
Usinage linéaire transversal
Sélectionner les monopasses
Sélectionner le contour linéaire transversal
 Inactif : l'outil s'immobilise en fin de cycle.
 Actif : l'outil retourne au point de départ.
Usinage linéaire transversal
L'outil se déplace en avance d'usinage, du point de départ au point
final X2
et s'immobilise à la fin du cycle.
Contour linéaire transversal (avec marche AR)
L'outil aborde la pièce, usine la passe transversale et, en fin de cycle,
retourne au point de départ (voir figures).
Mode d'usinage pour l'accès à la banque de données technologiques :
Finition
Exécution du cycle „avec marche AR“
1 déplacement du point de départ jusqu’au premier point du
contour Z1
2 déplacement en avance d'usinage jusqu'au point d'arrivée X2
3 l'outil se dégage et retourne en paraxial au point de départ
Paramètres du cycle
X, Z
Point de départ
Z1 Premier point du contour („avec marche AR“)
X2 Point final du contour
T Nr. de la place dans tourelle
G14 Point de changement d'outil („avec marche AR“)
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
