288 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

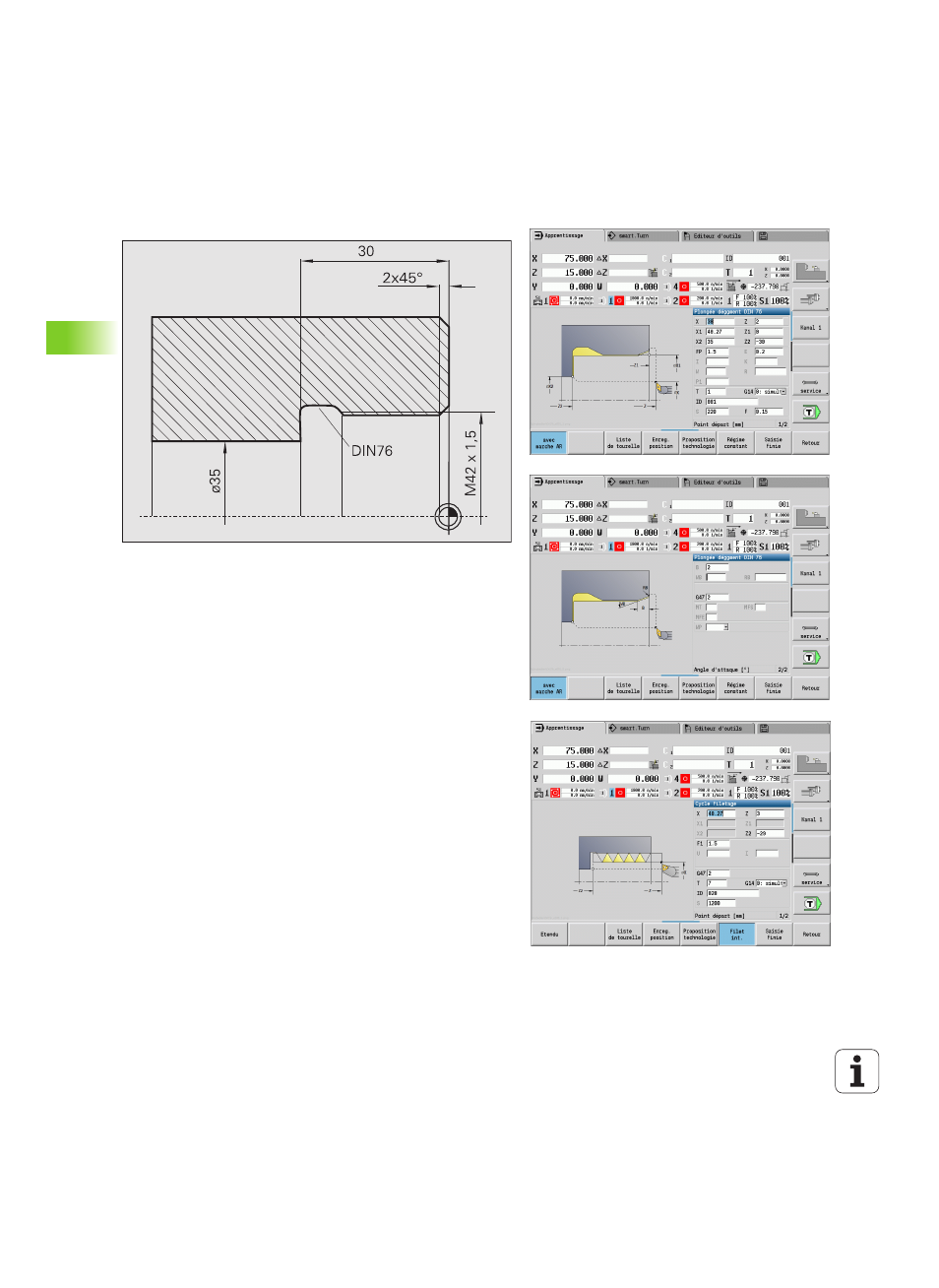

Filetage intérieur et dégagement
L'usinage est exécuté en deux étapes. Le dégagement de filetage
DIN 76
réalise le dégagement et l'entrée du filetage. Le cycle de
filetage
usine ensuite le filetage.
1ère étape
Programmation des paramètres pour le dégagement et l'entrée de
filetage dans deux fenêtres de saisie.
La MANUALplus détermine les paramètres du dégagement à partir du
tableau standard.
Seule la largeur du chanfrein est indiquée pour l'entrée du filetage.
L'angle de 45° est la valeur par défaut de l'angle d'entrée WB.
Données d'outils
 Outil de tournage (pour l'usinage intérieur)
 WO = 7 – Orientation d'outil
 A = 93° – Angle d'attaque
 B = 55° – Angle de pointe
2ème étape
Le cycle de filetage (longitudinal) exécute le filetage. Le pas de
filetage est prédéfini, la MANUALplus détermine les autres valeurs à
partir du tableau standard.
Notez la position de la softkey Filet int..
Données d'outils
 Outil de filetage (pour l'usinage intérieur)
 WO = 7 – Orientation d'outil
