442 Programmation ICP
5.14 Cont
ours dans le plan XY

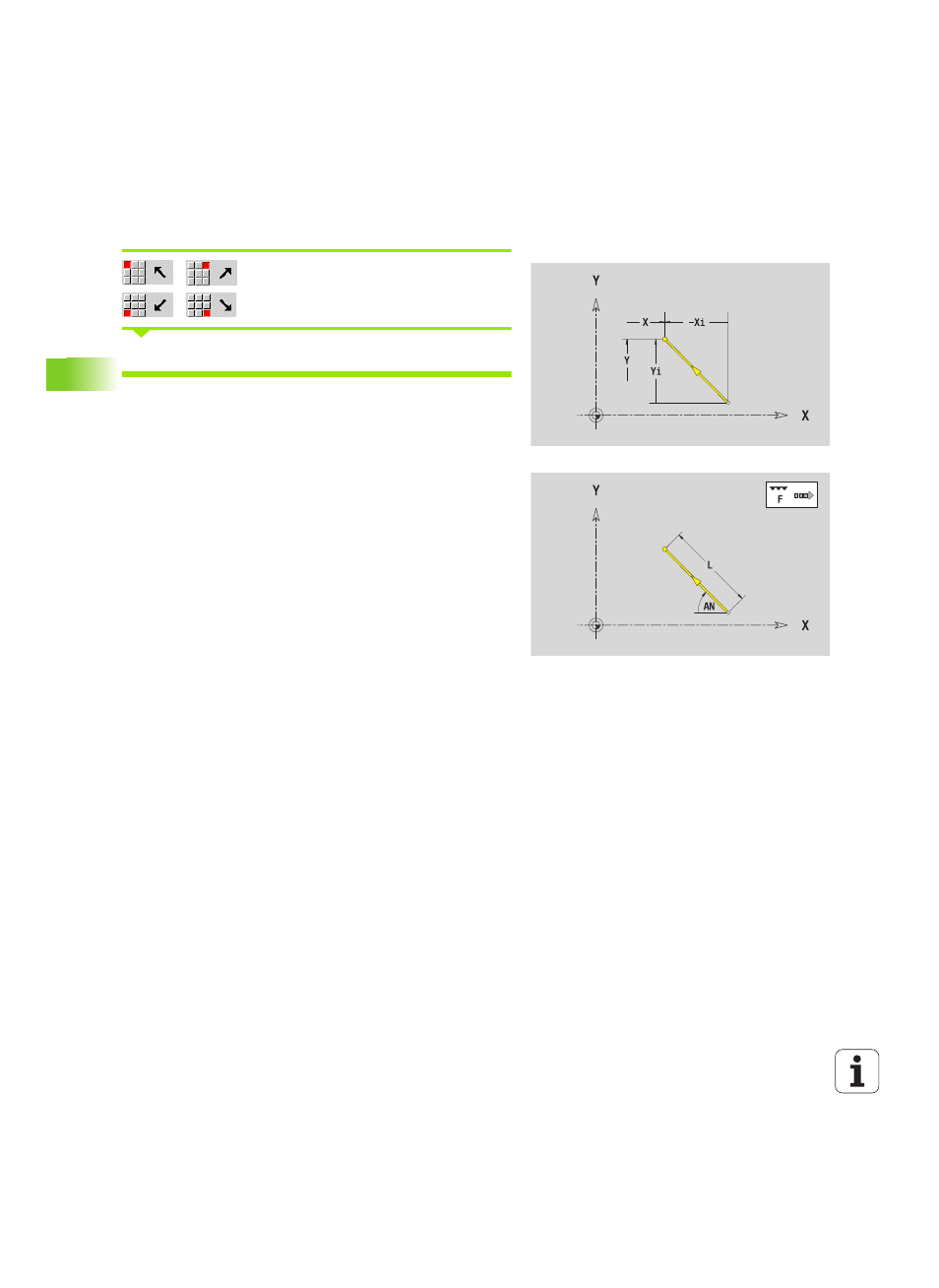

Droite avec angle, plan XY
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère un G171 dans smart.Turn.
Paramètres
X, Y
Point d'arrivée
Xi, Yi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire – angle
P Point d'arrivée, polaire
AN Angle avec l'axe Z (direction angulaire, voir figure d'aide)
L Longueur droite
ANn Angle avec l'élément suivant
ANp Angle avec l'élément précédent
F : voir attributs d'usinage Page 367
