HEIDENHAIN MANUALplus 620 549
8.2 P
a
ra
mètr
es
Finition – Analyse de l'usinage
Usinage de gorge et coupe de contour
Usinage de gorge et coupe de contour – Approche et sortie
Analyse de l'usinage

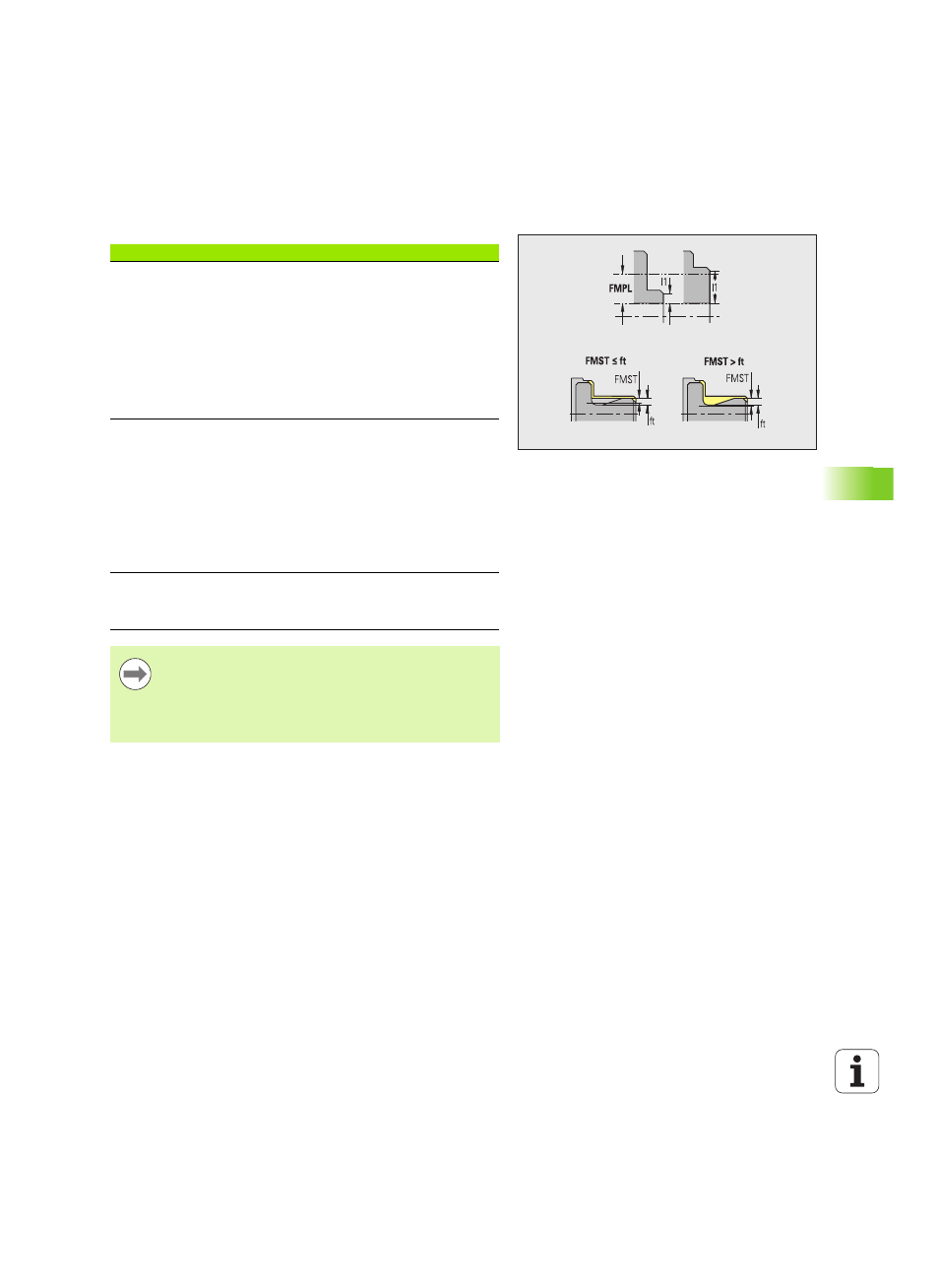

Longueur transversale min. [FMPL]
TURN PLUS examine l'élément de devant du contour externe
qui doit faire l'objet d'une finition. Principe à appliquer :
 Sans contour interne: Toujours avec coupe transversale
supplémentaire
 Avec contour interne – FMPL >= l1: Sans coupe transversale
supplémentaire
 Avec contour interne – FMPL < l1: Avec coupe transversale
supplémentaire
Profondeur max. de coupe de finition [FMST]
FMST définit le profondeur de plongée admissible pour les
dégagements non usinés. Au moyen de ce paramètre, le cycle
de finition (G890) détermine si des dégagements (forme E, F,
G) doivent être usinés dans le processus de finition du contour.
Principe à appliquer :
 FMST > ft: Avec usinage d'un dégagement (ft: Profondeur du
dégagement)
 FMST <= ft: Sans usinage d'un dégagement
Nombre de tours pour chanfrein ou arrondi [FMUR]
L'avance est réduite de manière à ce qu'un minimum de FMUR
tours soit réalisés (fonction: cycle de finition G890).
Avec pour FMPL:
 La coupe transversale supplémentaire est réalisée de
l'extérieur vers l'intérieur.
 L'„écart angulaire transversal PWA“ n'a aucune
répercussion sur l'analyse des éléments transversaux.
