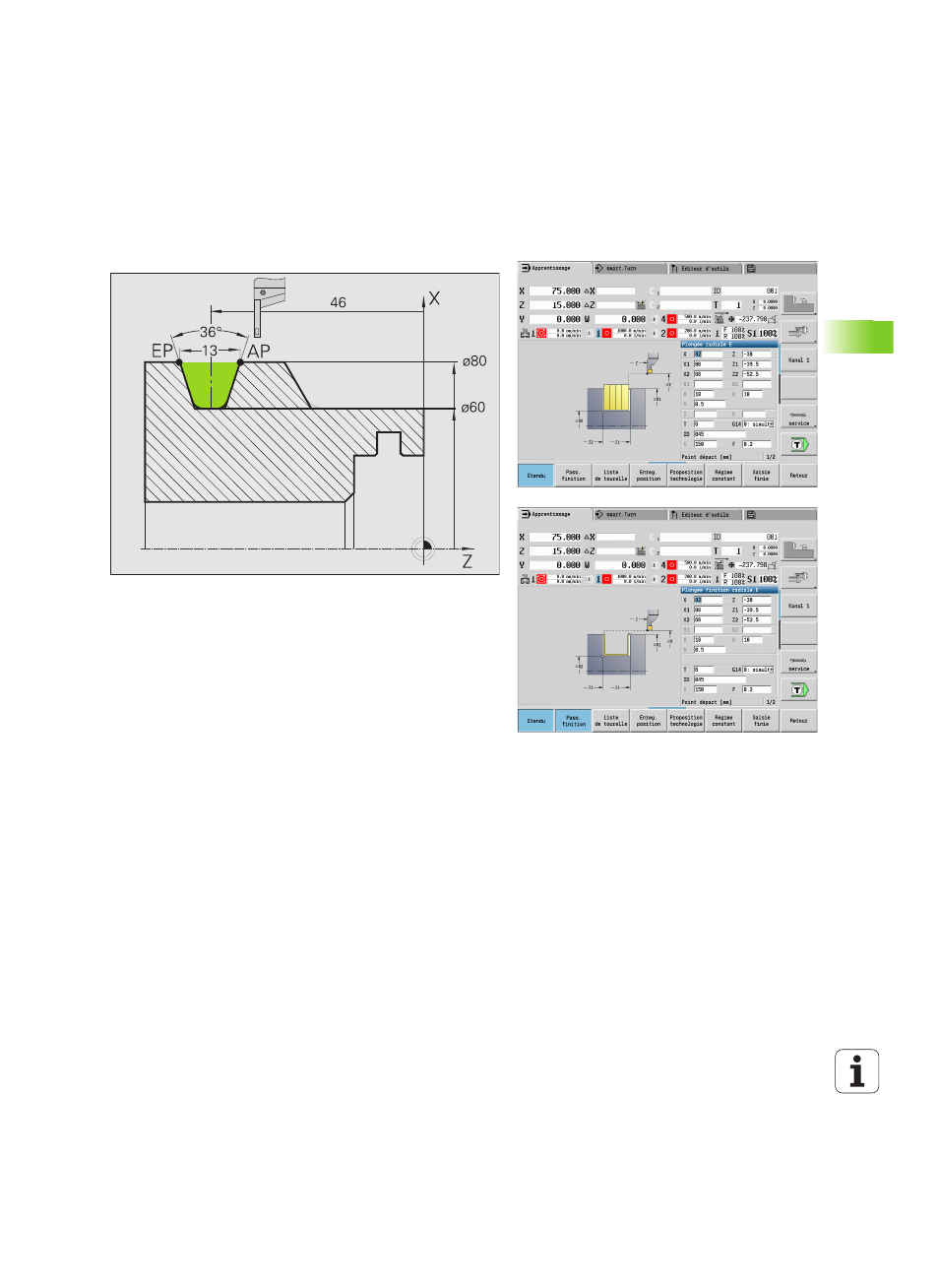

Exemples de cycles de gorges
Gorge extérieure
L'usinage est tout d'abord réalisé avec Gorges radiales - Etendu en
tenant compte des surépaisseurs. A l'étape suivante, l'outil effectue
la finition de la partie de contour avec Gorges radiales (finition) -
Etendu
.
Le „mode Etendu“ réalise les arrondis dans le fond du contour et les
pentes en début et fin du contour.
Tenez compte des paramètres Premier point du contour X1, Z1 et
Point final du contour X2, Z2
. Ils sont déterminants pour l'usinage
et le sens de prise de passe – ici, usinage extérieur et passe „dans le
sens –Z“.
Données d'outils
 Outil de tournage (pour usinage extérieur)
 WO = 1 – Orientation d'outil
 SB = 4 – Largeur de la dent (4 mm)
