Transformations – Image miroir
Cette fonction inverse le contour en image miroir. Vous définissez la
position de l'axe pour image miroir avec le point initial et le point final
ou le point initial et l'angle.

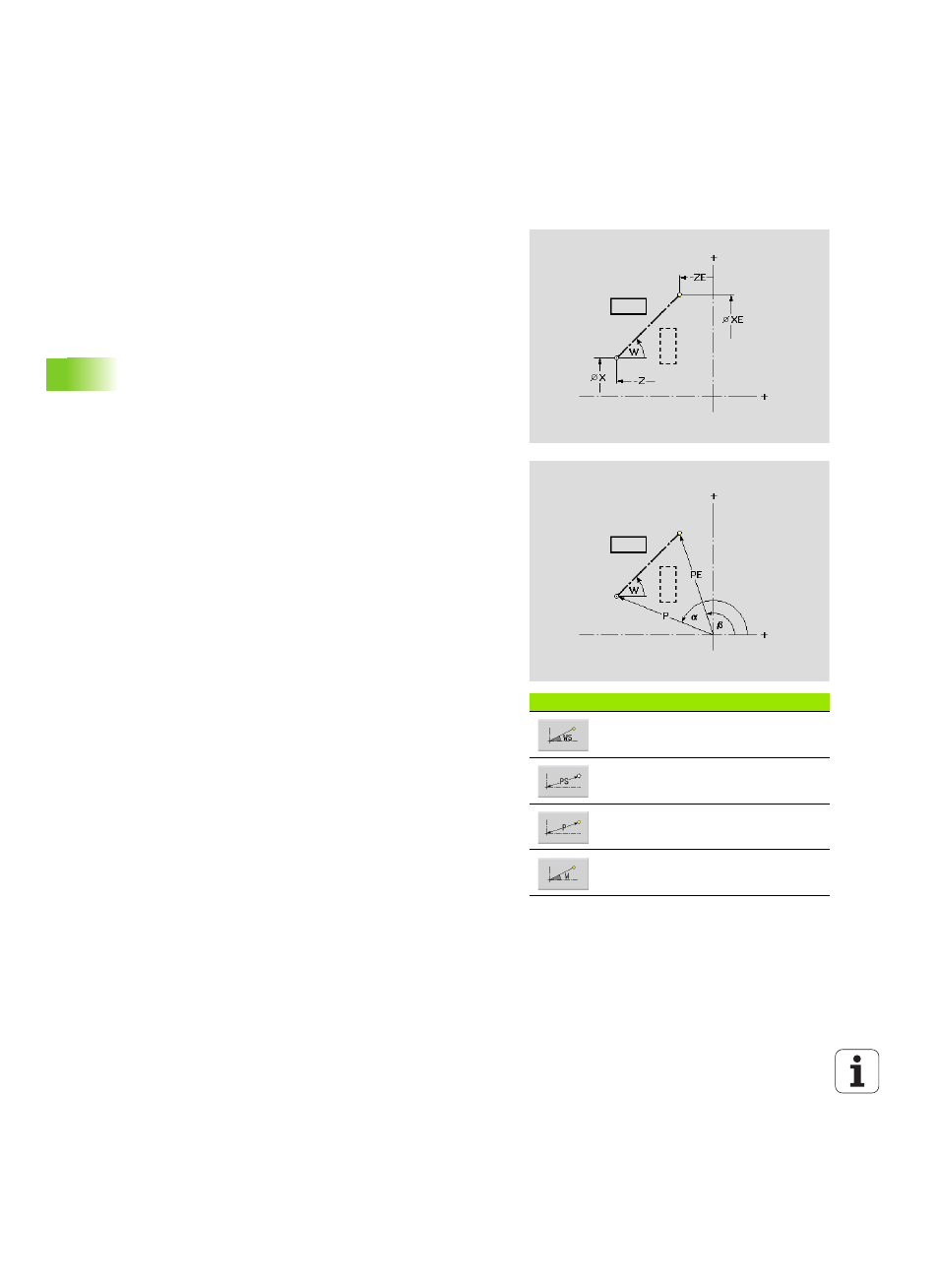

Softkeys pour la cotation polaire
Cotation polaire du point de départ :
angle
Cotation polaire du point de départ :
rayon
Cotation polaire du point final : angle
Cotation polaire du point final : Rayon
Paramètres
XS
Point initial en coordonnées cartésiennes
ZS Point initial en coordonnées cartésiennes
X Point final en coordonnées cartésiennes
Z Point final en coordonnées cartésiennes
A Angle de rotation
WS Point initial en coordonnées polaires
PS
Point initial en coordonnées polaires
W Point final en coordonnées polaires
P Point final en coordonnées polaires
H Original (contours avec l'axe C uniquement)
 1 : copier : le contour d'origine est conservé.
 0 : effacer : le contour d'origine est effacé.
ID Nom du contour (contours avec l'axe C uniquement)
