234 Programmation des cycles
4.5 Cy
cles de g
or
g
es

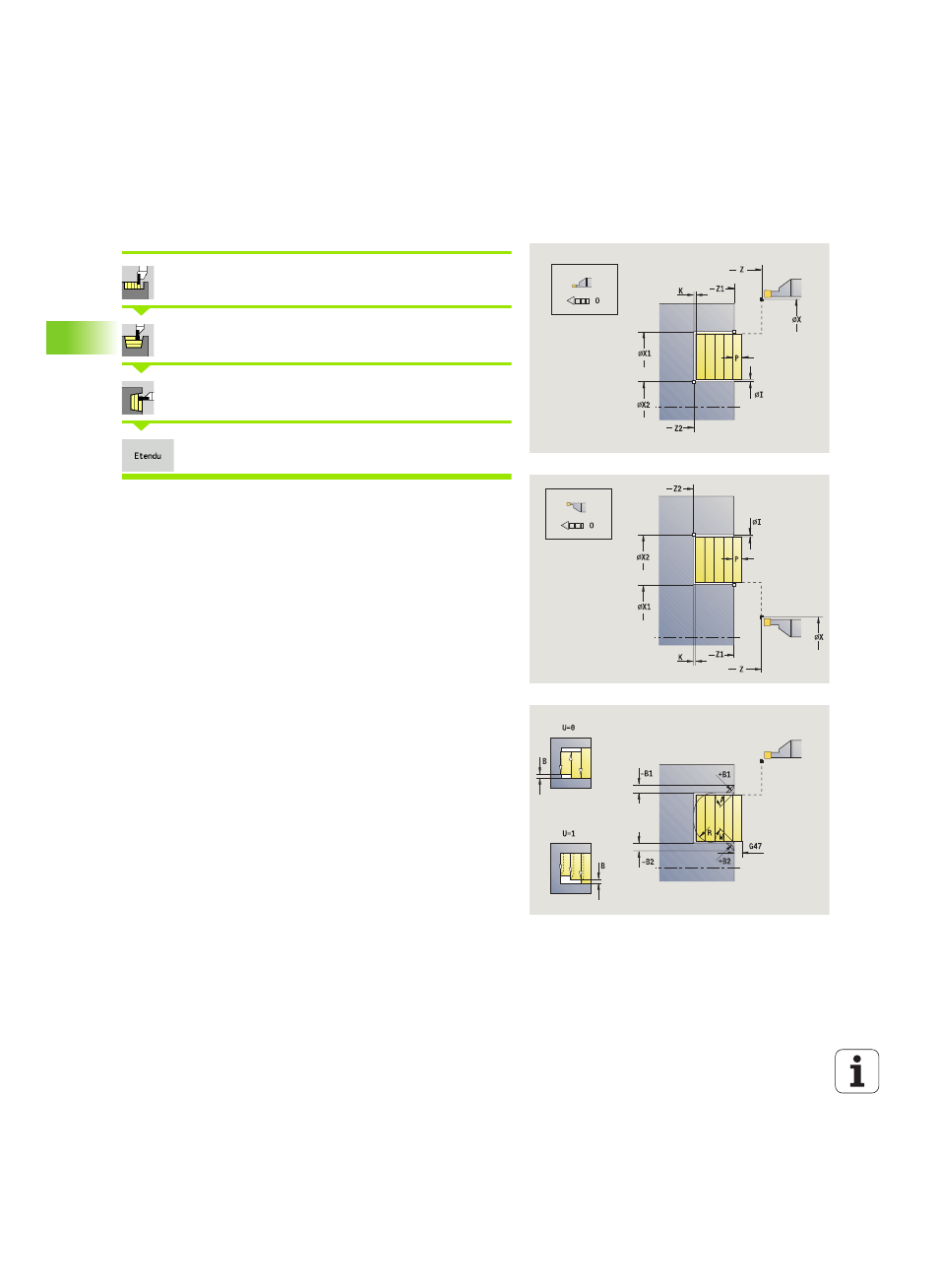

Tournage de gorges axiales – Etendu
Sélectionner les cycles de gorges
Sélectionner le tournage de gorges
Sélectionner le tournage de gorges axiales
Activer la softkey Etendu
Le cycle ébauche la zone délimitée par le premier point du contour
X1
/point de départ Z et le point final du contour en tenant compte
des surépaisseurs (voir également “Tournage de gorges” à la
page 228).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
P Profondeur de passe : passe max.
O Avance de plongée (par défaut : avance active)
I, K Surépaisseur X, Z
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage 0° <= W < 90°)
R Arrondi
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
B Largeur de décalage (par défaut: 0)
U Tournage unidirectionnel (par défaut: 0)
 0 : bidirectionnel
 1 : unidirectionnel
G47 Distance de sécurité (voir page 130)
