HEIDENHAIN MANUALplus 620 261
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

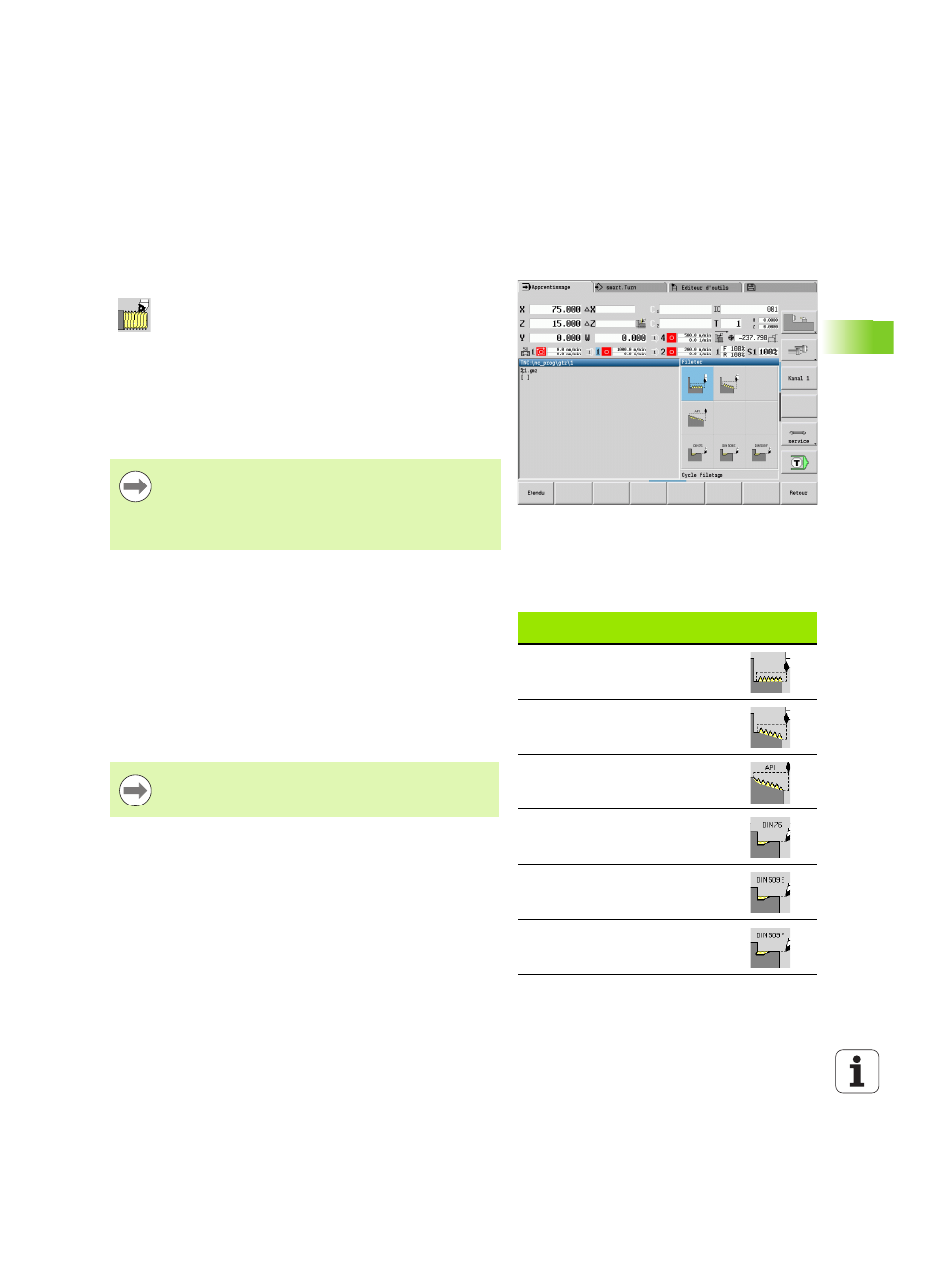

4.6 Cycles de filetage et de
dégagements
Position du filetage, position du dégagement
Position du filetage
La MANUALplus détermine la direction du filetage en fonction des
paramètres Point de départ Z (mode Manuel „position actuelle de
l'outil“) et Point final Z2. A l'aide de la softkey, vous définissez s'il
s'agit d'un filetage extérieur ou intérieur.
Position du dégagement
La MANUALplus détermine la position du dégagement en fonction
des paramètres Point de départ X, Z (mode Manuel : „position
actuelle de l'outil“) et Point de départ cylindre X1/Point final
épaulement Z2
.
Ces cycles servent à créer des filetages cylindriques et
coniques simple filet ou multifilets, et des dégagements.
En mode cycles, vous pouvez :
 répéter la „dernière passe“ pour corriger les
imprécisions de l'outil.
 avec l'option Reprise de filetage, réparer des filets
endommagés (seulement en mode Manuel).
 Les filets sont usinés à vitesse de rotation constante.
 Avec Arrêt cycle, l'outil est dégagé avant l'arrêt du
déplacement. Le cycle doit être ensuite relancé.
 Le potentiomètre d'avance est inactif pendant
l'exécution du cycle.
Cycles de filetage et de
dégagements
Symbole
Cycle de filetage
Filetage longitudinal, simple filet ou
multifilets
Filetage conique
Filetage conique, simple filet ou
multifilets
Filetage API
Filetage API, simple filet ou multifilets
(API: American Petroleum Institute)
Dégagement DIN 76
Dégagement de filetage et
engagement du filet
Dégagement DIN 509 E
Dégagement et engagement de
filetage cylindrique
Dégagement DIN 509 F
Dégagement et engagement de
filetage cylindrique
Un dégagement ne peut être exécuté que dans les coins
de contours orthogonaux en paraxial, dans l'axe
longitudinal.
