HEIDENHAIN MANUALplus 620
511
7.
3 Données d'outils
Outils de filetage
Sélectionner un nouvel outil
Sélectionner les outils de filetage

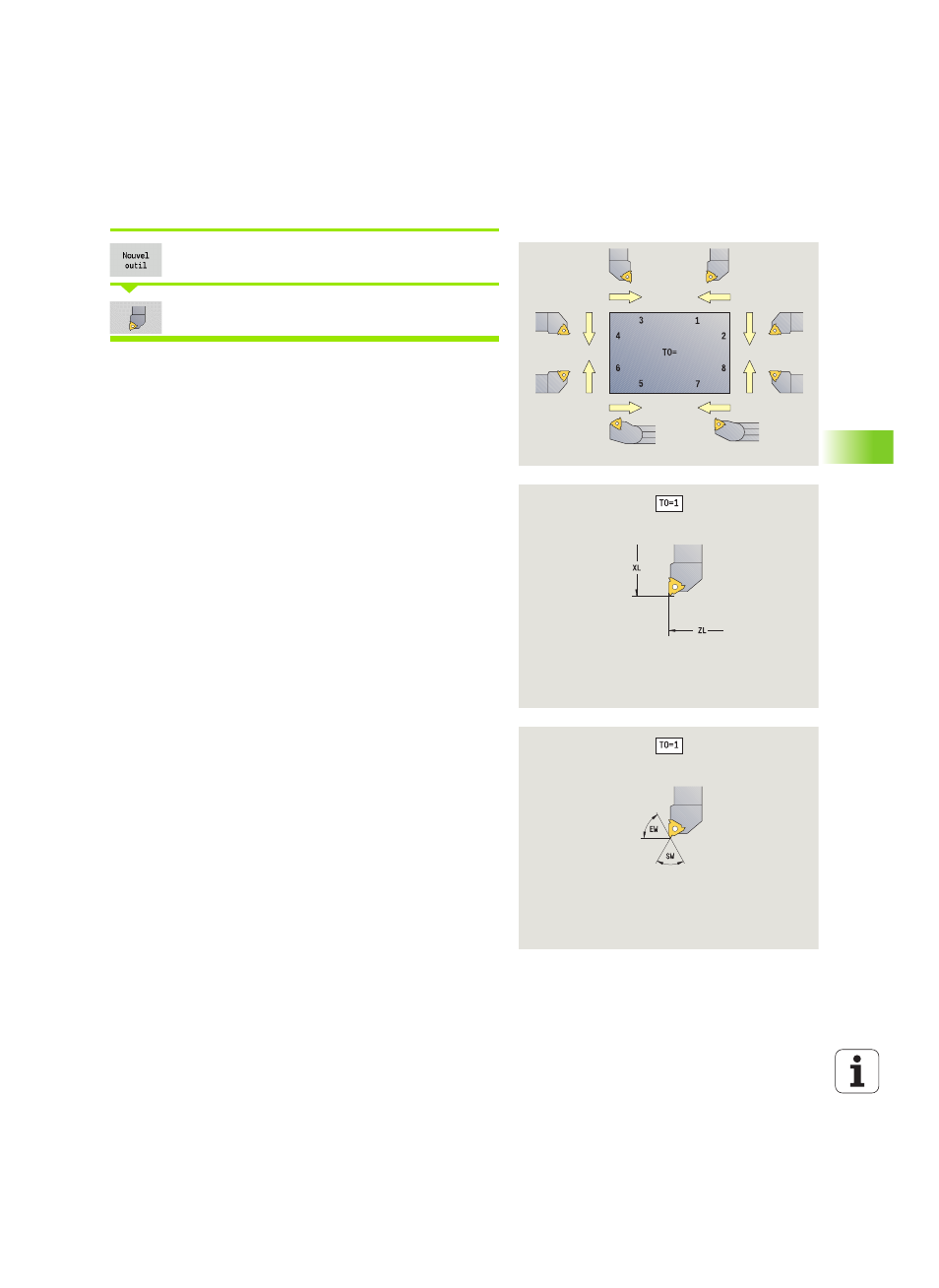

Les dessins d'aide indiquent les dimensions des outils.
Paramètres spéciaux pour outils à fileter
RS
Rayon de plaquette
SB
Largeur de plaquette
EW Angle d'attaque (plage : 0° <= EW <= 180°)
SW
Angle de pointe (plage : 0° <= SW <= 180°)
DN
Largeur de l'outil
SD
Diamètre du cône
ET
Profondeur de plongée max.
NL
Longueur utile
Autres paramètres d'outils : voir Page 506.
