HEIDENHAIN MANUALplus 620 285
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments
Dégagement DIN 509 F
Sélectionner le filetage
Sélectionner le dégagement DIN 509 F
 Inactif : l'outil s'immobilise en fin de cycle.
 Actif : l'outil retourne au point de départ.

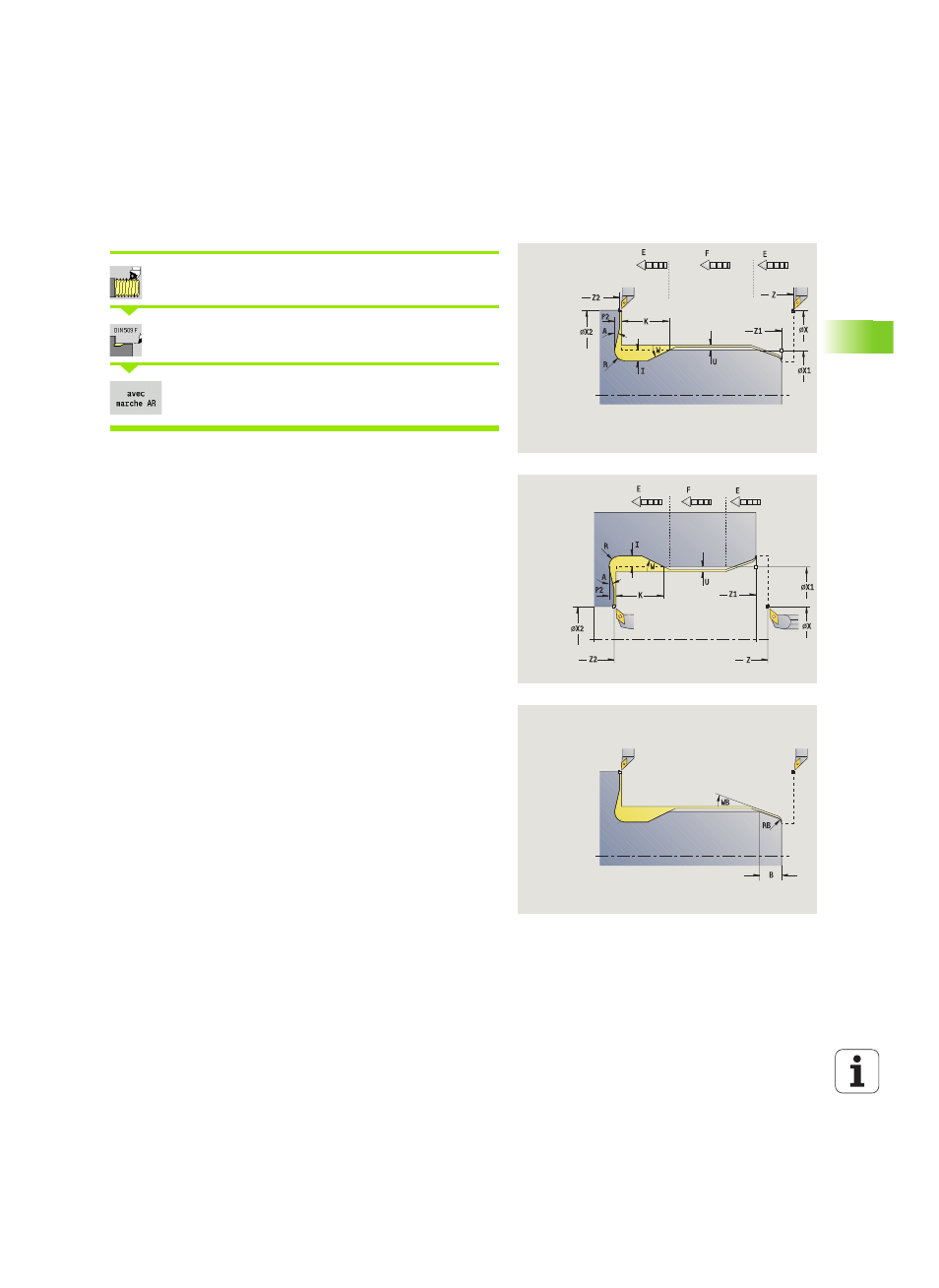

Le cycle réalise le dégagement DIN 509 de forme E, une entrée de
filetage, la surface cylindrique de filetage et ensuite l'épaulement.
Pour la zone cylindrique, vous pouvez définir une surépaisseur de
finition. L'entrée de filetage est exécutée si vous indiquez la longueur
d'entrée
ou le rayon d'entrée.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Point de départ du cylindre
X2, Z2 Point d'arrivée épaulement
U Surépaisseur de finition pour la zone du cylindre (par
défaut: 0)
E Avance réduite pour la plongée et pour l'entrée de filetage
(par défaut : avance F)
I Profondeur du dégagement (par défaut: tableau standard)
K Longueur du dégagement (par défaut : tableau standard)
W Angle du dégagement (par défaut : tableau standard)
R Rayon des deux côtés du dégagement (par défaut :
tableau standard)
P2 Profondeur transversale (par défaut: tableau standard)
A Angle transversal (par défaut: tableau standard)
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B Longueur d'entrée de filetage (par défaut : aucun)
WB Angle d'attaque (par défaut: 45 °)
RB Rayon d'attaque (par défaut: pas d'introduction = pas
d'élément) valeur positive = Rayon d'attaque, valeur
négative = Chanfrein
G47 Distance de sécurité (voir page 130) - exploité seulement
„avec retour“
