5.12 Contours sur face frontale dans
smart.Turn
Dans smart.Turn, ICP permet d'usiner les contours suivants avec l'axe
C :
 Des contours complexes, définis avec divers éléments de contour
 Figures
 Perçages
 Modèles de figures ou perçages
Données de référence pour contours complexes
sur face frontale
La définition du contour avec différents éléments vient à la suite des
données de référence : voir “Eléments de contour sur la face frontale”
à la page 404.
La cote de référence ZR peut être calculée avec la fonction „Choisir
plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section FRONT avec le paramètre cote de référence.
Avec des contours imbriqués, ICP génère une seule désignation de
section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G309 en fin de description de contour.

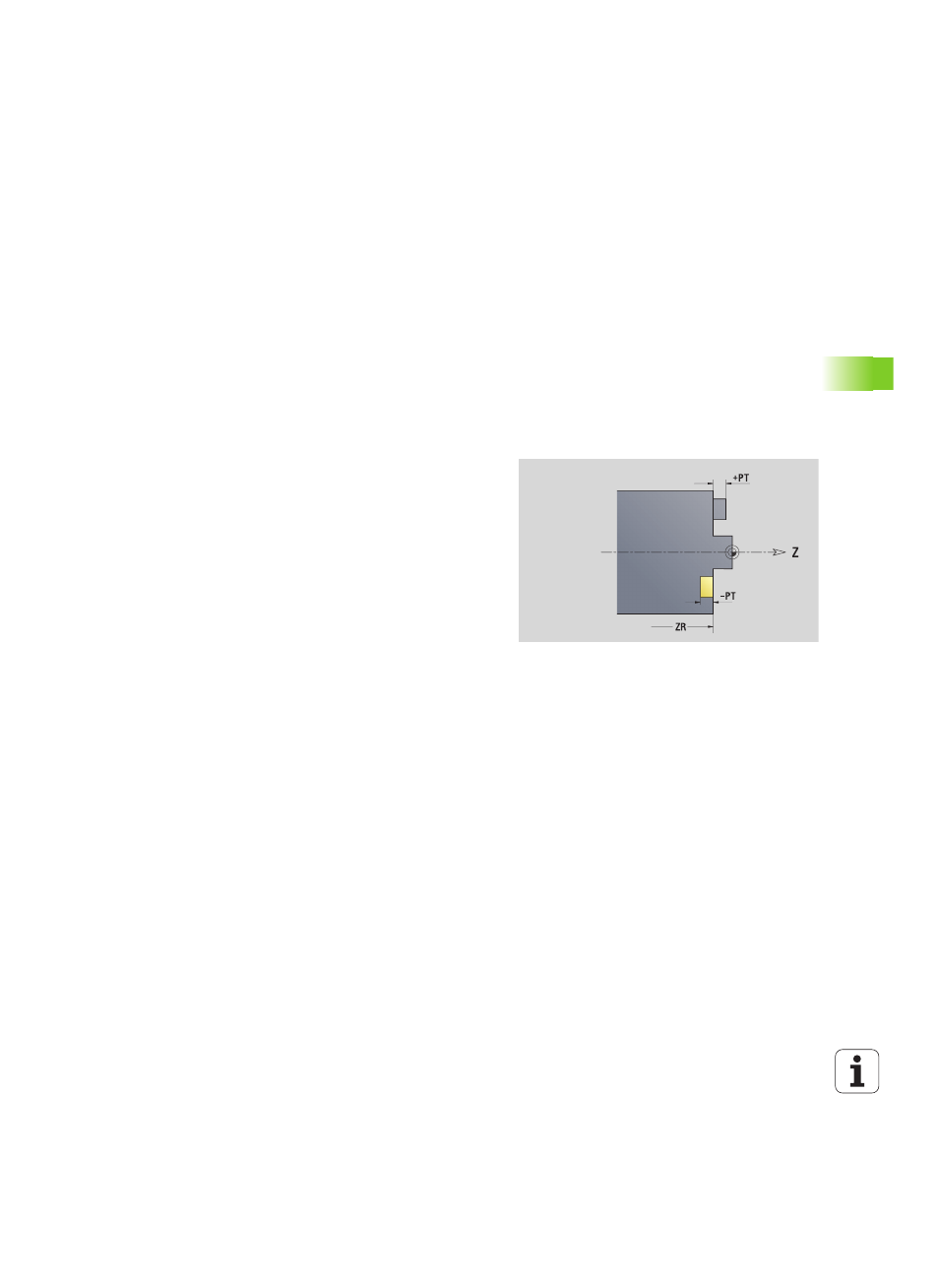

Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
