HEIDENHAIN MANUALplus 620 469
5.15 Cont
ours dans le plan YZ

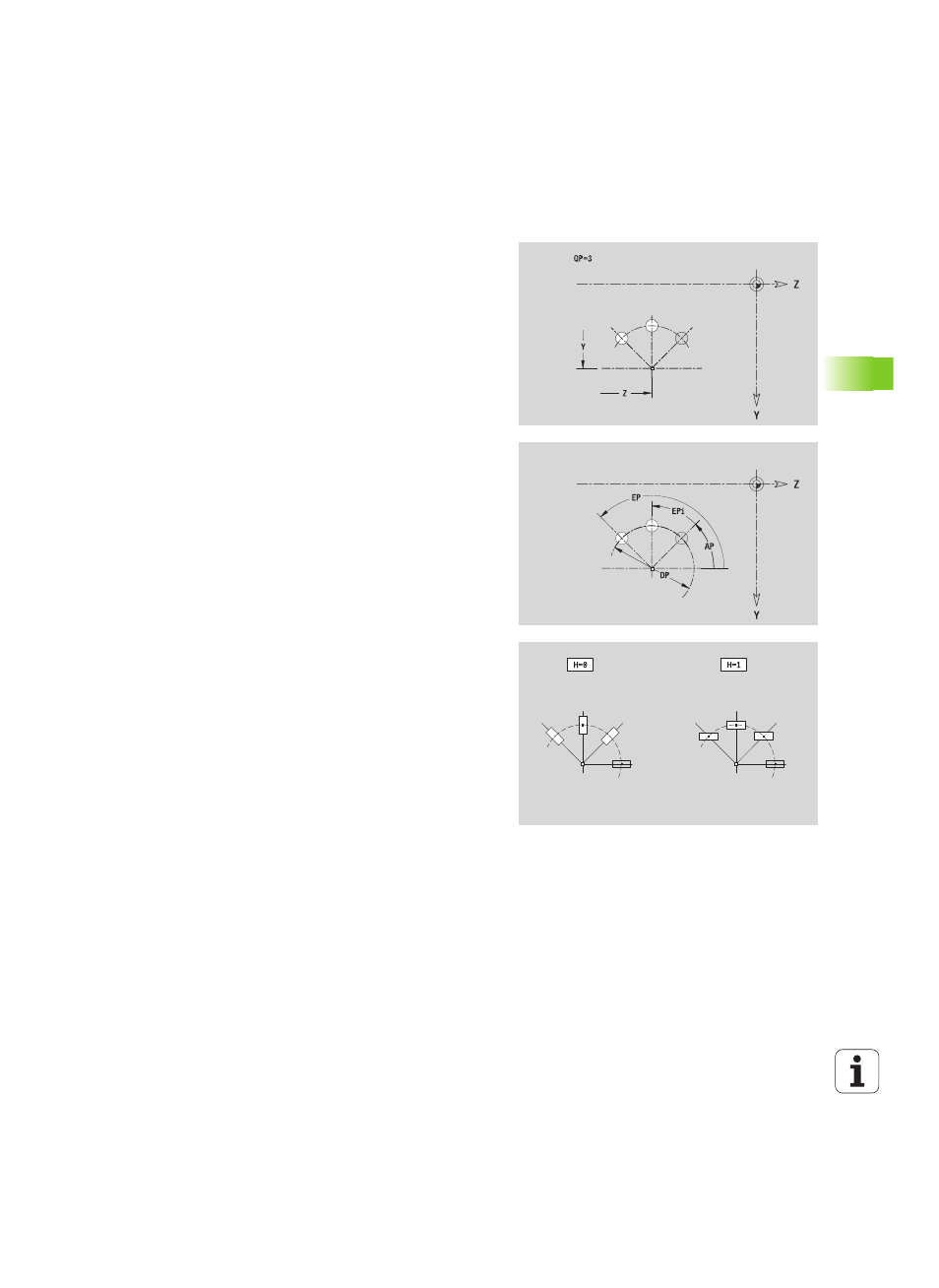

Modèle circulaire, plan YZ
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 L'indicatif de section ENVELOPPE_Y avec les paramètres diamètre
de référence et angle de broche. L'indicatif de section n'existe pas
avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G482 avec les paramètres du modèle.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan YZ
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence
Paramètres du modèle
Y, Z
Centre du modèle
QP Nombre de points du modèle
DR Sens de rotation (par défaut : 0)
 DR = 0, sans EP : répartition sur un cercle entier
 DR = 0, avec EP : répartition sur un arc de cercle
 DR = 0, avec EPi : le signe de EPi détermine le sens
(EPi < 0 : sens horaire).
 DR = 1, avec EP : sens horaire
 DR = 1, avec EPi : sens horaire (le signe de EPi est
sans importance)
 DR = 2, avec EP : sens anti-horaire
 DR = 2, avec EPi : sens anti-horaire (le signe de EPi est
sans importance)
DP Diamètre du modèle
AP Angle de départ (par défaut : 0°)
EP Angle final (sans indication : répartition des perçages sur
360°)
EPi Angle entre deux figures
H Position élément
 0 : normal – les figures subissent une rotation autour
du centre du cercle.
 1 : position standard – la position de la figure par
rapport au système de coordonnées reste inchangée
(translation).
Paramètres de la figure/du perçage sélectionné
