174 Programmation des cycles
4.4 Cy
cles Multipasses
Mode d'usinage pour l'accès à la banque de données technologiques :
Finition
Exécution du cycle
1 déplacement transversal du point de départ au premier point du
contour X1, Z1
2 finition de la partie de contour définie
3 retour au point de départ en paraxial
4 se positionne en fonction de G14 au point de changement d'outil

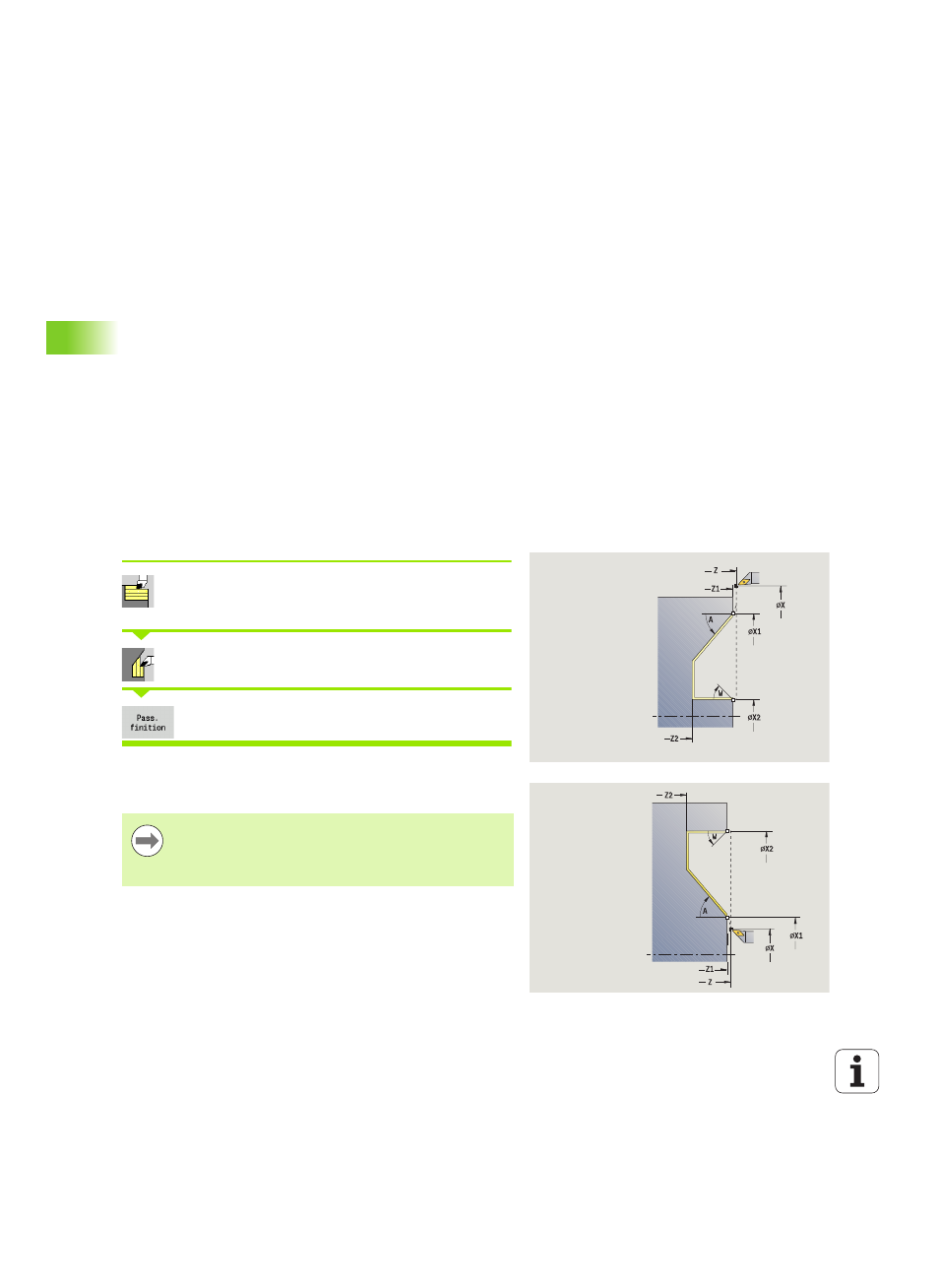

Multipasses, plongée transversale, finition
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner la plongée transversale
Activer la softkey Passe finition
Le cycle exécute la finition de la partie de contour du premier point
du contour
au point final du contour. En fin de cycle, l'outil retourne
au point de départ.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
A Angle de plongée (plage: 0° <= A < 90°, par défaut: 0°)
W Angle final - pente en fin de contour
(plage 0° <= W < 90°)
