HEIDENHAIN MANUALplus 620 281
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

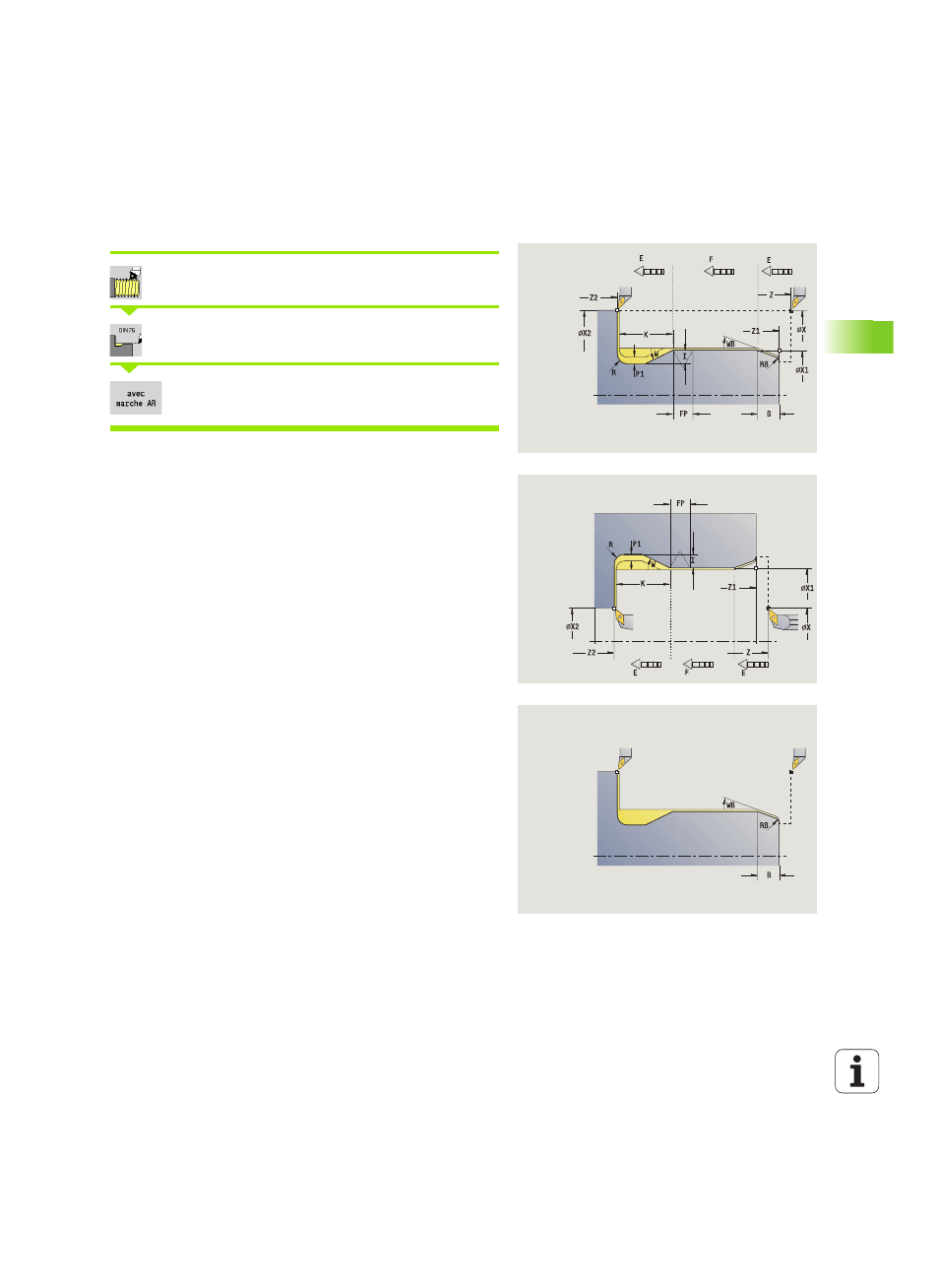

Dégagement DIN 76
Sélectionner le filetage
Sélectionner le dégagement DIN 76
 Inactif : l'outil s'immobilise en fin de cycle.
 Actif : l'outil retourne au point de départ.
Le cycle réalise le dégagement de filetage DIN 76, une amorce
d'entrée, la surface cylindrique du filetage et l'épaulement final.
L'amorce d'entrée est réalisée si vous indiquez la longueur de
chanfrein
ou le rayon d'amorce..
Paramètres du cycle
X, Z Point de départ
X1, Z1 Point de départ du cylindre
X2, Z2 Point d'arrivée épaulement
FP Pas du filet (par défaut: tableau standard)
E Avance réduite pour la plongée et pour l'amorce du
filetage (par défaut : avance F)
I Profondeur du dégagement (par défaut: tableau standard)
K Longueur du dégagement (par défaut: tableau standard)
W Angle du dégagement (par défaut: tableau standard)
R Rayon des deux côtés du dégagement (par défaut :
tableau standard)
P1 Surépaisseur dégagement
 Aucune introduction : usinage en une passe
 P >0 : répartition lors d'ébauche et finition „P“ est la
surépaisseur ; la surép. de l'épaulement est toujours 0,1
mm
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
