HEIDENHAIN MANUALplus 620 301
4.7 Cy
cles de perçag
e

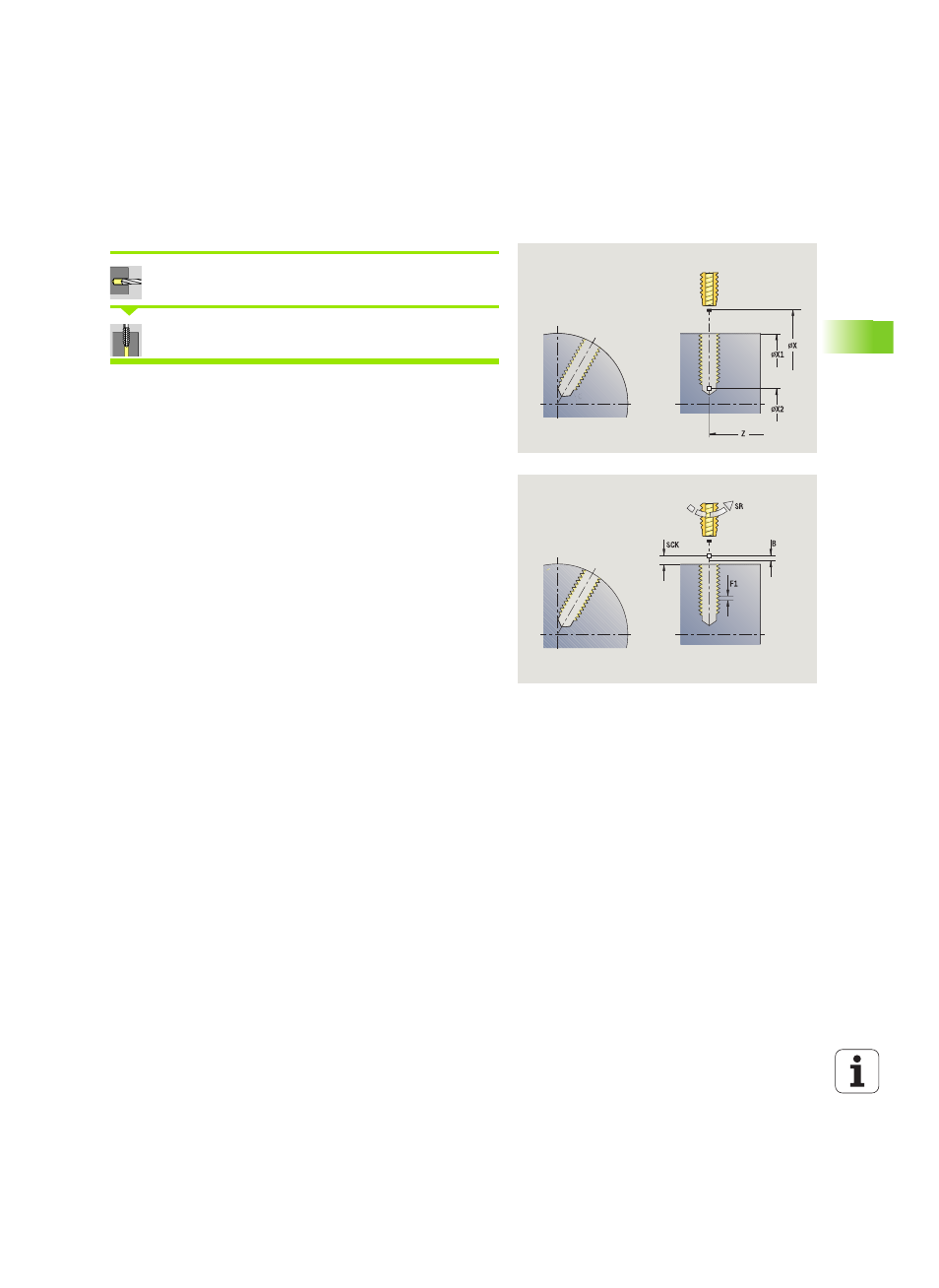

Taraudage radial
Sélectionner Perçage
Sélectionner le taraudage radial
Le cycle exécute un taraudage sur l'enveloppe de la pièce.
Signification de la longueur d'extraction : utilisez ce paramètre lors
de l'utilisation d'un mandrin de compensation. En fonction de la
profondeur à tarauder, du pas et de la longueur d'extraction, le cycle
détermine un nouveau pas nominal. Le pas nominal est légèrement
inférieur au pas du taraud. Lors du taraudage, le taraud est tiré en
dehors du mandrin de la valeur d'extraction. Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
X1 Point de départ du perçage (par défaut : perçage à partir
de X)
X2 Point final du perçage
F1 Pas de vis (= avance) (par défaut : avance issue de la
définition d'outil)
B Distance de démarrage pour atteindre la vitesse de
rotation programmée et l'avance (par défaut 2 * pas de
vis F1)
SR Vitesse de rotation de dégagement pour retrait rapide (par
défaut : identique à la vitesse de taraudage)
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SCK Distance de sécurité (voir page 130)
G60 Zone de protection - désactive la zone de protection pour
le perçage
 0 : active
 1 : inactive
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
