Mode d'usinage pour l'accès à la banque de données technologiques :
Filetage
Exécution du cycle
1 calcul de la répartition des passes
2 démarrage à partir du point de départ Z pour la première passe
3 déplacement en avance d'usinage jusqu'au point final Z2
4 retour en paraxial et plongée pour effectuer la passe suivante
5 répétition de 3...4 jusqu'à ce que la profondeur du filet U soit
atteinte
6 se positionne au point de changement d'outil en fonction de G14

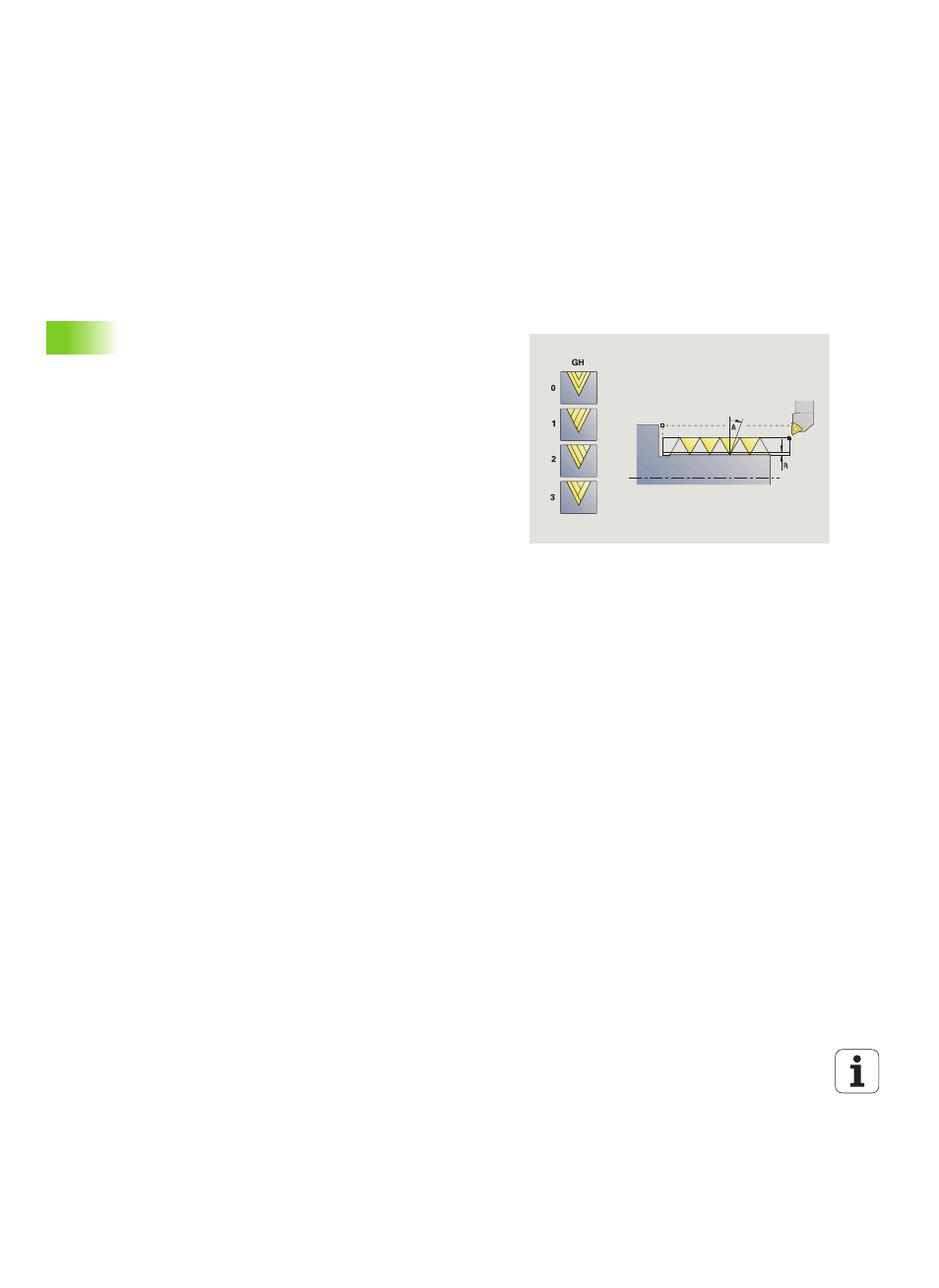

GH Mode de décalage
 0: sans décalage
 1: de la gauche
 2: de la droite
 3: altern. gauche/droite
A Angle de prise de passe (plage: –60° < A < 60°, par défaut:
30°)
 A<0 : prise de passe, flanc gauche
 A>0 : prise de passe, flanc droit
R Profondeur de passe restante - seulement avec GV=4 (par
défaut : 1/100 mm)
IC Nombre de passes– la prise de passe est calculée à partir
de IC et U.
Utilisable avec :
 GV=0 : section de copeau constante
 GV=1 : passe constante
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
