Affichage des données-machine
Eléments de l'affichage des données-
machine

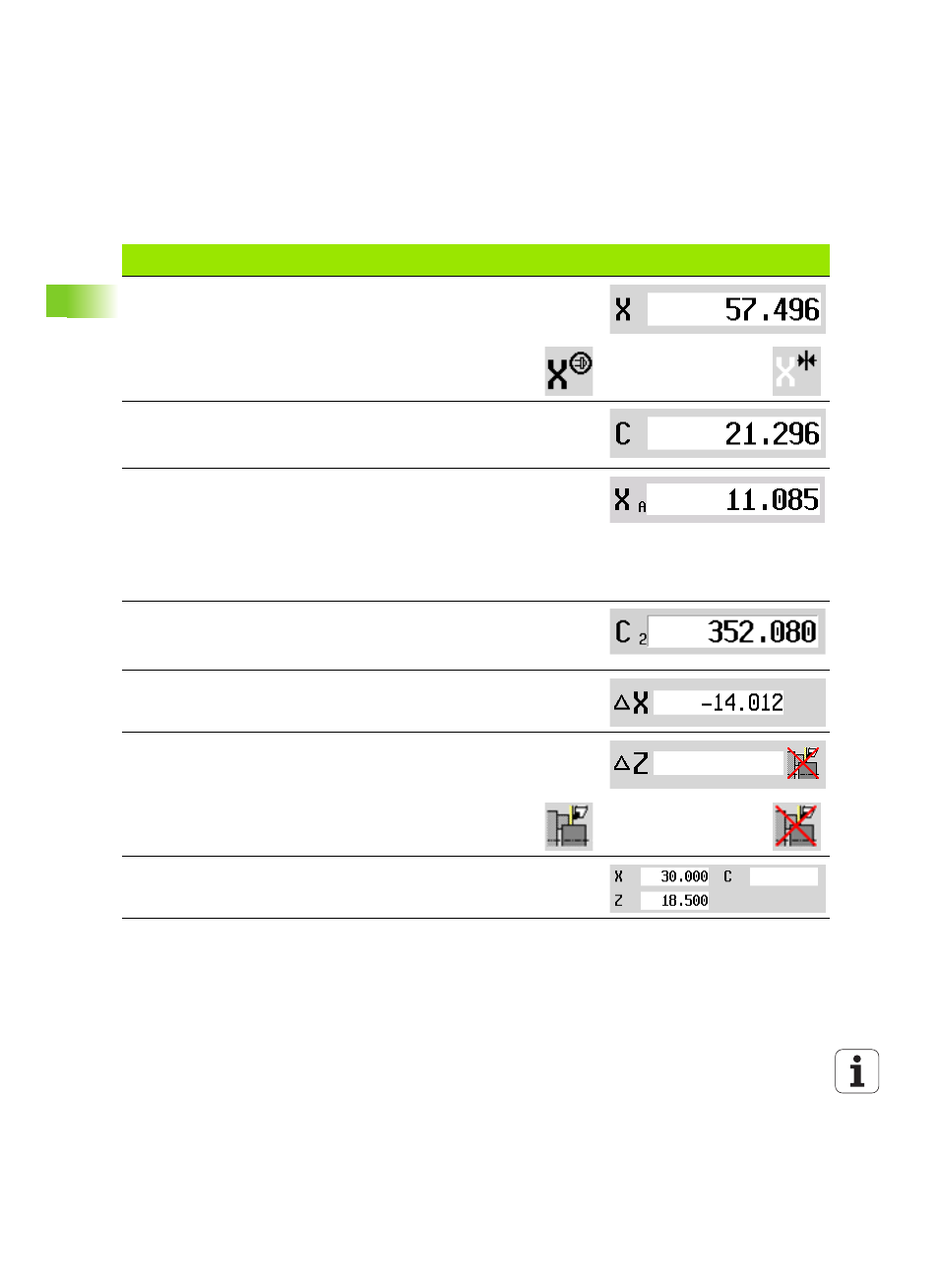

Affichage de position X, Y, Z, W : distance pointe de l'outil – point zéro pièce
 Lettre d'axe : noir = axe validé ; blanc = axe non validé
Manivelle active Blocage actif
Affichage de position C : position de l'axe C
 Champ vide : axe C non activé
 Lettre d'axe : noir = axe validé ; blanc = axe non validé
Configuration de l'affichage de position : avec le paramètre utilisateur
MP_axesDisplayMode. La configuration est affichée par une lettre à coté de la
fenêtre des positions.
 A : valeur effective (réglage : REFIST)
 N : valeur nominale (réglage : REFSOLL)
 L : erreur de poursuite (erreur : SCHPF)
 D : chemin restant (réglage : RESTW)
Affichage du numéro du chariot et du numéro de l'axe C : un chiffre à coté de
la fenêtre des positions de l'axe indique le numéro affecté au chariot correspondant
ou au numéro de l'axe C. Le chiffre est affiché uniquement si un axe est configuré
plusieurs fois, p. ex. un deuxième axe C comme contre-broche.
Affichage du chemin restant X, Y, Z, W : différence entre la position instantanée
et la position finale de la séquence en cours.
Affichage du chemin restant et état de la zone de sécurité : affichage du chemin
restant et affichage de l'état de la surveillance de la zone de sécurité.
Surveillance zone de
sécurité active
Surveillance zone de
sécurité inactive
Affichage de position quatre axes : affichage des positions jusqu'à quatre axes.
Les axes affichés dépendent de la configuration de la machine.
