HEIDENHAIN MANUALplus 620 155
4.4 Cy
cles Multipasses

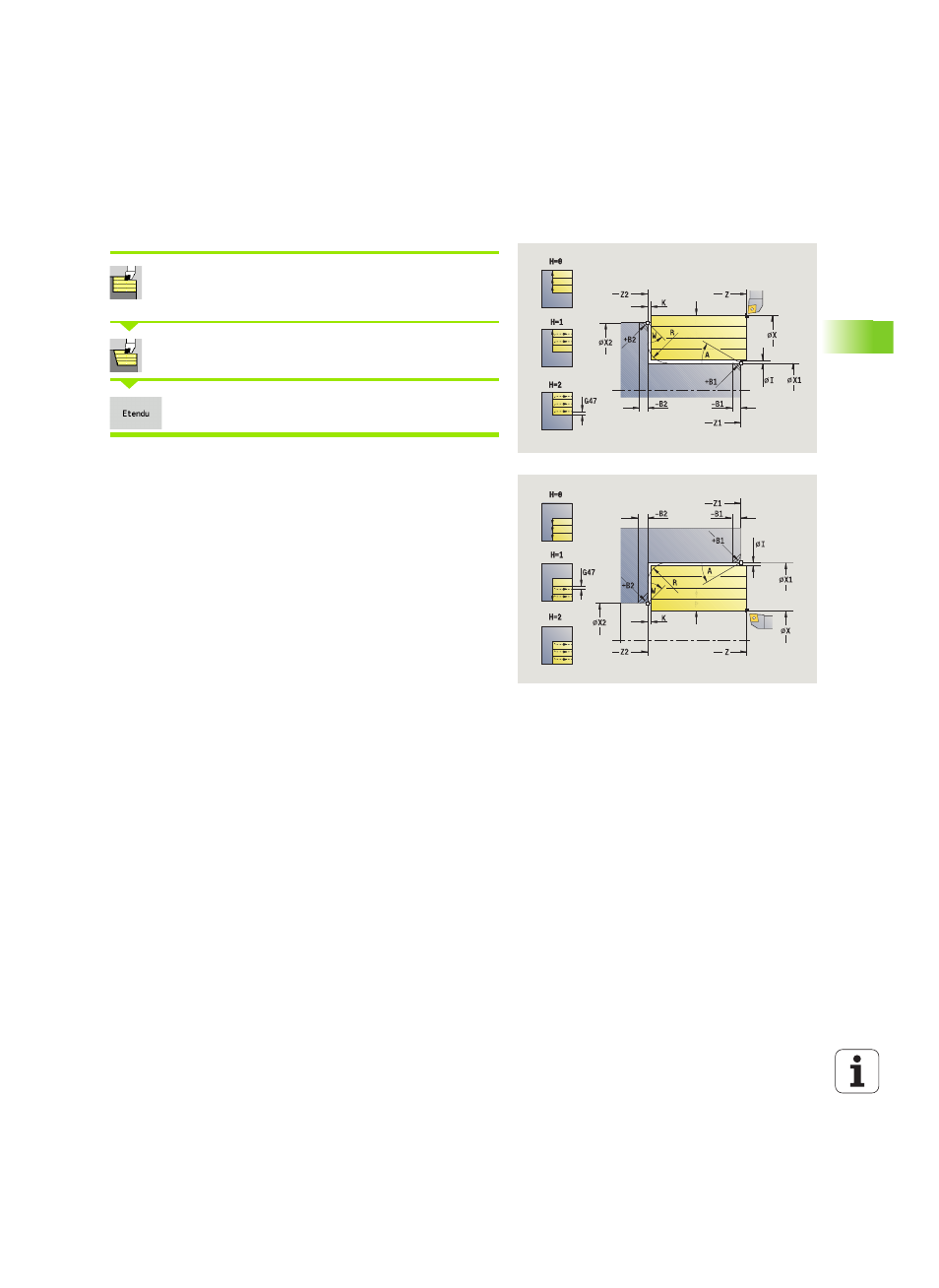

Multipasses longitudinales – Etendu
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner les multipasses longitudinales
Activer la softkey Etendu
Le cycle ébauche la zone définie par le point de départ et le premier
point du contour
/point final Z2 en tenant compte des
surépaisseurs.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
P Profondeur de passe : passe max.
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage 0° <= W < 90°)
R Arrondi
I, K Surépaisseur X, Z
H Lissage du contour
 0 : à chaque passe
 1 : à la dernière passe
 2 : pas de lissage
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
BP Durée de pause : durée de l'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet
de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à l'exécution
de la pause suivante. L'interruption d'avance
(intermittente) permet de briser le copeau.
