446 Programmation ICP
5.14 Cont
ours dans le plan XY

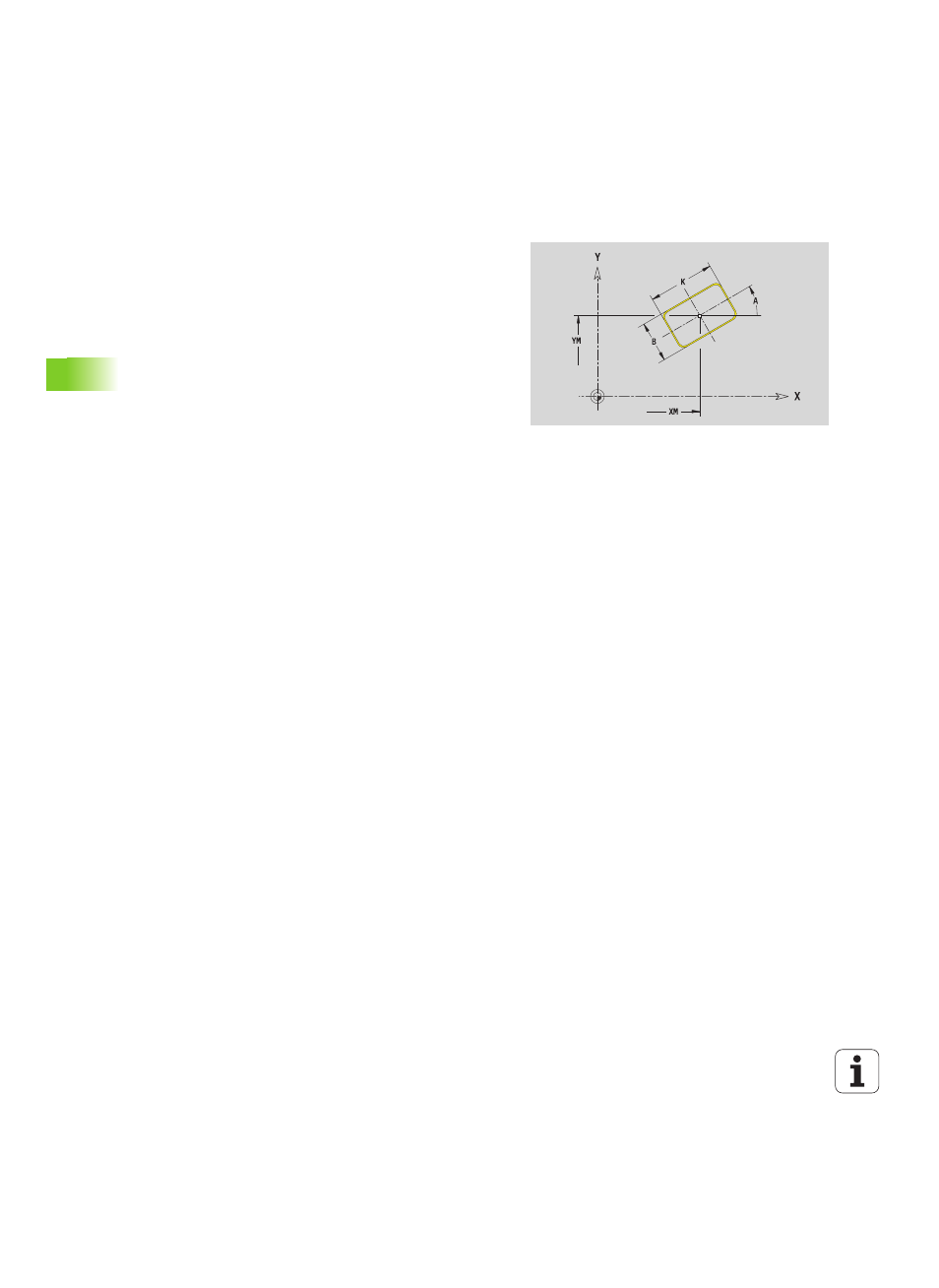

Rectangle plan XY
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction „Choisir plan de référence“ (voir
page 417).
ICP génère :
 l'indicatif de section FRONT_Y avec les paramètres diamètre de
limitation, cote de référence et angle de broche. L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G375 avec les paramètres de figure.
 un G309.
Données de référence, plan XY
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
IR Diamètre de limitation
ZR Cote de référence
Paramètres de la figure
XM, YM
Centre figure
A Position angulaire (Réf. : axe X)
K Longueur
B Largeur
BR Arrondi
