392
Programmation ICP
5.7 Descr
iptions du br
ut
5.7

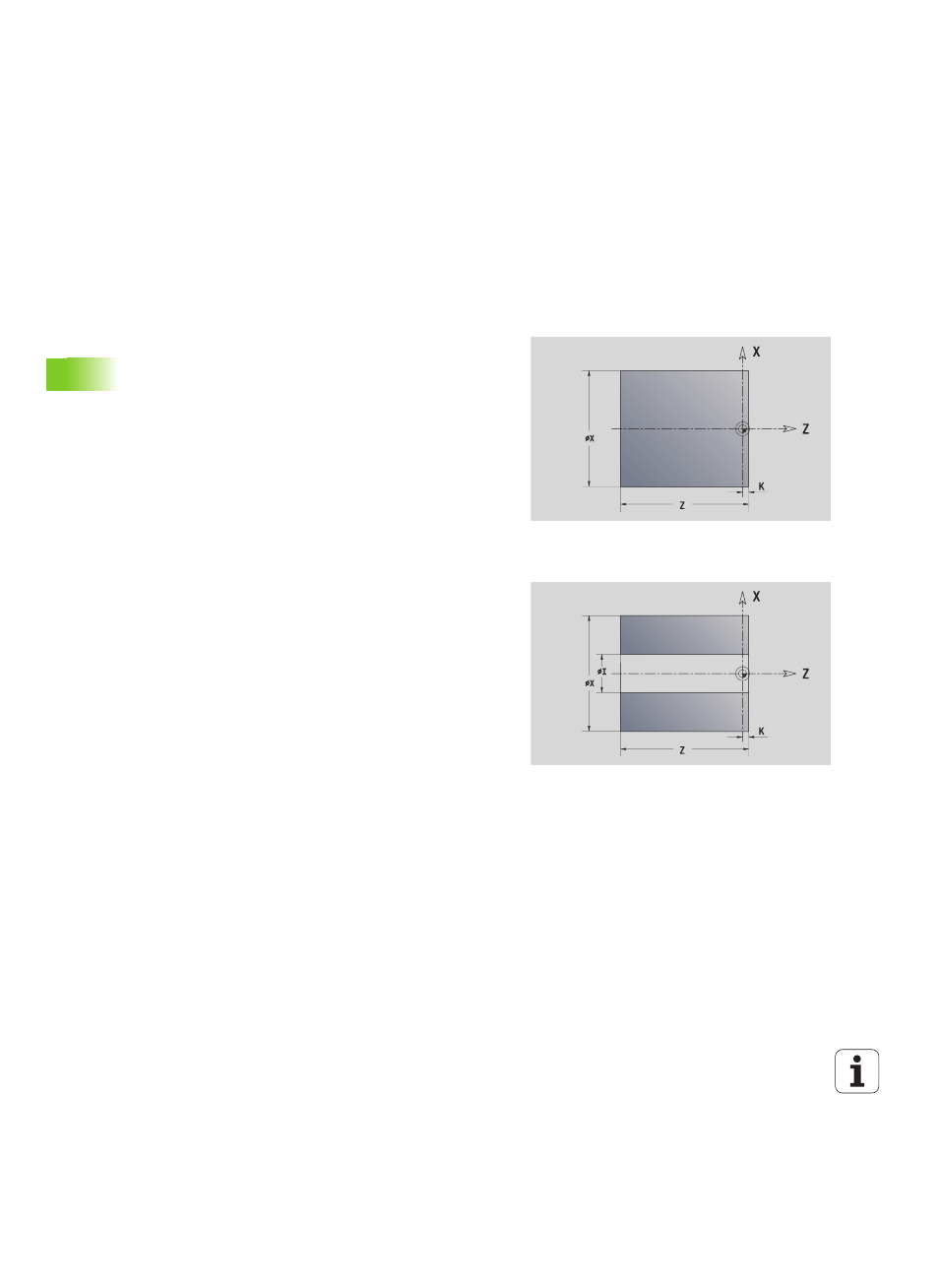

Descriptions du brut
Dans smartT.Turn, les formes standard „barre“ et „tube“ sont
définies avec une fonction G.
Forme brute „barre“
La fonction définit un cylindre
ICP génère un G20 dans la section BRUT de smart.Turn.
Forme brute „tube“
La fonction définit un cylindre creux
ICP génère un G20 dans la section BRUT de smart.Turn.
Paramètres
X
Diamètre du cylindre
Z
Longueur de la pièce brute
K
Côté droit (distance point zéro pièce – côté droit)
Paramètres
X
Diamètre cylindre creux
Z
Longueur de la pièce brute
K
Côté droit (distance point zéro pièce – côté droit)
I
Diamètre intérieur
