HEIDENHAIN MANUALplus 620 79
3.3 Données mac
h
ine
Affichage des numéros T
 Numéro T de l'outil installé
 Valeurs de correction d'outil
Pour tous les affichages T :
 T sur fond en couleur : outil tournant
 Numéro T ou ID sur fond en couleur : porte-outil miroir
 Lettre X/Z de correction sur fond de couleur : correction spéciale active sens X/Z
Affichage ID de T
 ID de l'outil en place
 Valeurs de correction d'outil
Affichage ID de T sans valeur de correction
 ID de l'outil en place
Corrections d'outils
 Correction spéciale, outils à usiner les gorges ou à plaquettes rondes
 Correction spéciale en gris : correction spéciale non activée
 Lettre X/Z de correction sur fond en couleur : correction spéciale active sens X/Z
Correction additionnelle
 Valeur de correction en gris : correction D inactive
 Valeur de correction en noir : correction D active
Durée d'utilisation de l'outil
 „T“ : noir = surveillance globale de durée d'utilisation en service, blanc =
surveillance hors service
 MT, RT actif : surveillance en fonction de la durée d'utilisation
 MZ, RZ actif : surveillance en fonction du nombre de pièces
 Tous les champs vides : outil sans surveillance de durée d'utilisation
Affichage des chariots et état des cycles
 champ supérieur : réglage du potentiomètre Override
 champ inférieur sur fond blanc : avance effective
 champ inférieur sur fond gris : avance programmé, chariot à l'arrêt
Affichage des chariots et état des cycles
 Champ supérieur : avance programmée
 champ inférieur : avance effective

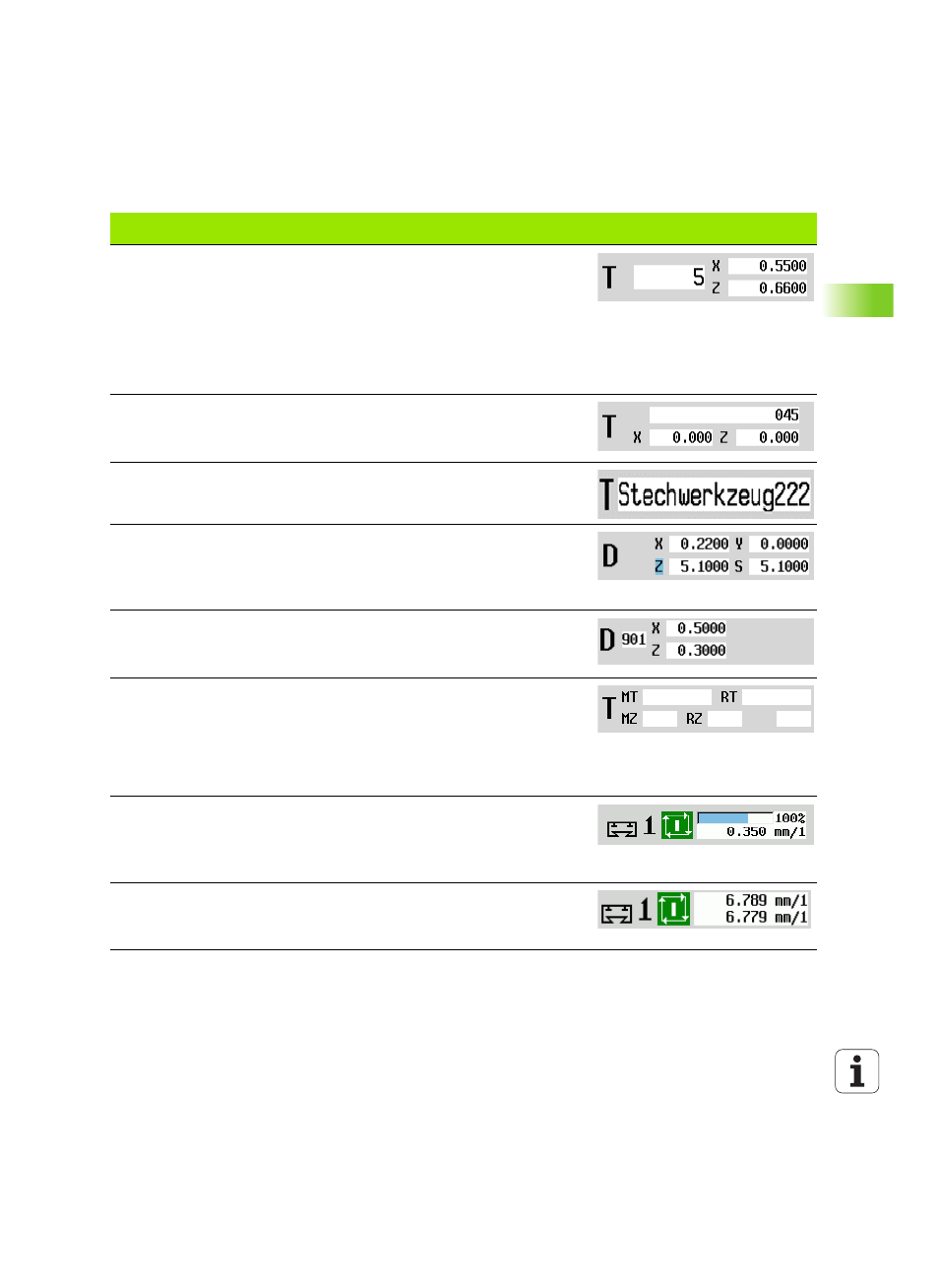

Eléments de l'affichage des données-
machine
