4.4 Cy
cles Multipasses
Finition multipasses transversales – Etendu
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner les multipasses transversales
Activer la softkey Etendu
Activer la softkey Passe finition
Le cycle exécute la finition de la partie de contour du premier point
du contour
au point final du contour.
L'outil s'immobilise en fin de cycle.

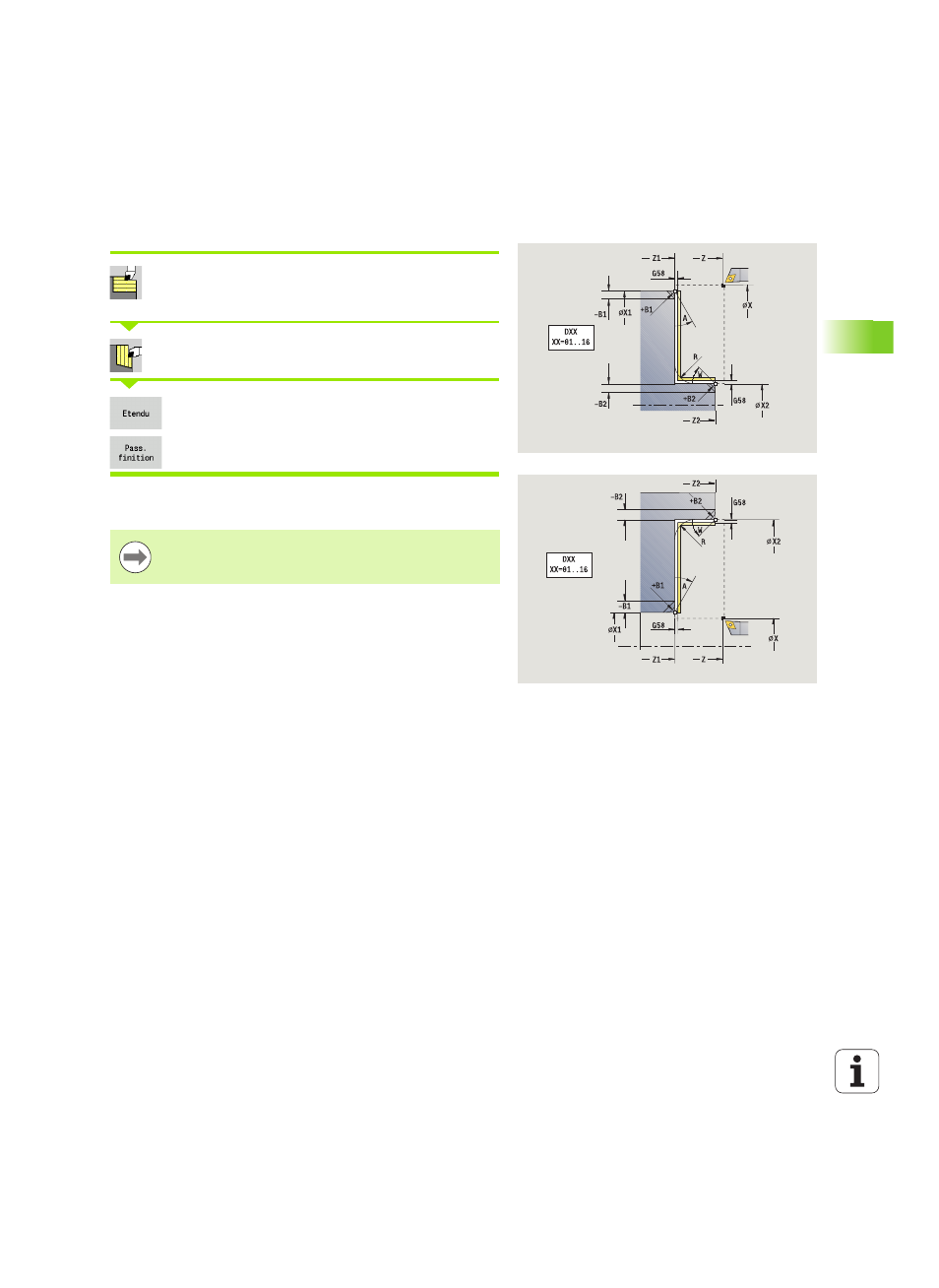

Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage 0° <= W < 90°)
R Arrondi
DXX Numéro de correction additionnelle : 1-16 (voir page 130)
G58 Surépaisseur parallèle au contour
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
