440 Programmation ICP
5.14 Cont
ours dans le plan XY

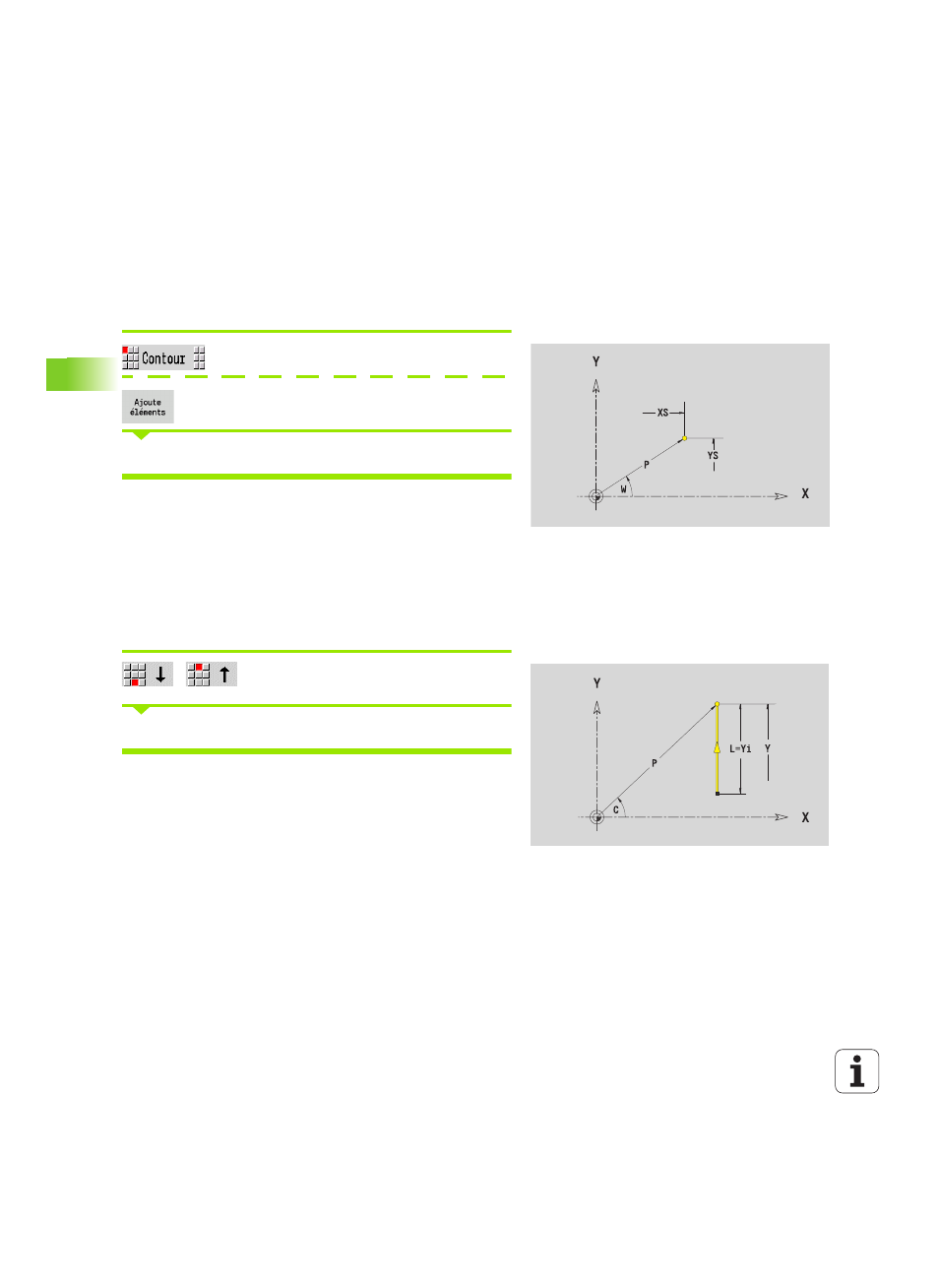

Point de départ du contour, plan XY
Vous introduisez les coordonnées du point de départ et du point
d'arrivée dans le premier élément du contour de tournage.
L'introduction du point de départ n'est possible que dans le premier
élément du contour. Dans les éléments de contour suivants, le point
de départ est calculé à partir de l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
ICP génère G170 dans smart.Turn.
Droite verticale, plan XY
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère un G171 dans smart.Turn.
Paramètres pour définir le point de départ
XS, YS
Point de départ du contour
W Point de départ du contour, polaire (angle)
P Point de départ du contour, polaire (rayon)
Paramètres
Y
Point d'arrivée
Yi Point d'arrivée en incrémental (distance point de départ –
point d'arrivée)
W Point d'arrivée, polaire – angle
P Point d'arrivée, polaire
L Longueur droite
F : voir attributs d'usinage Page 367
