HEIDENHAIN MANUALplus 620 169
4.4 Cy
cles Multipasses

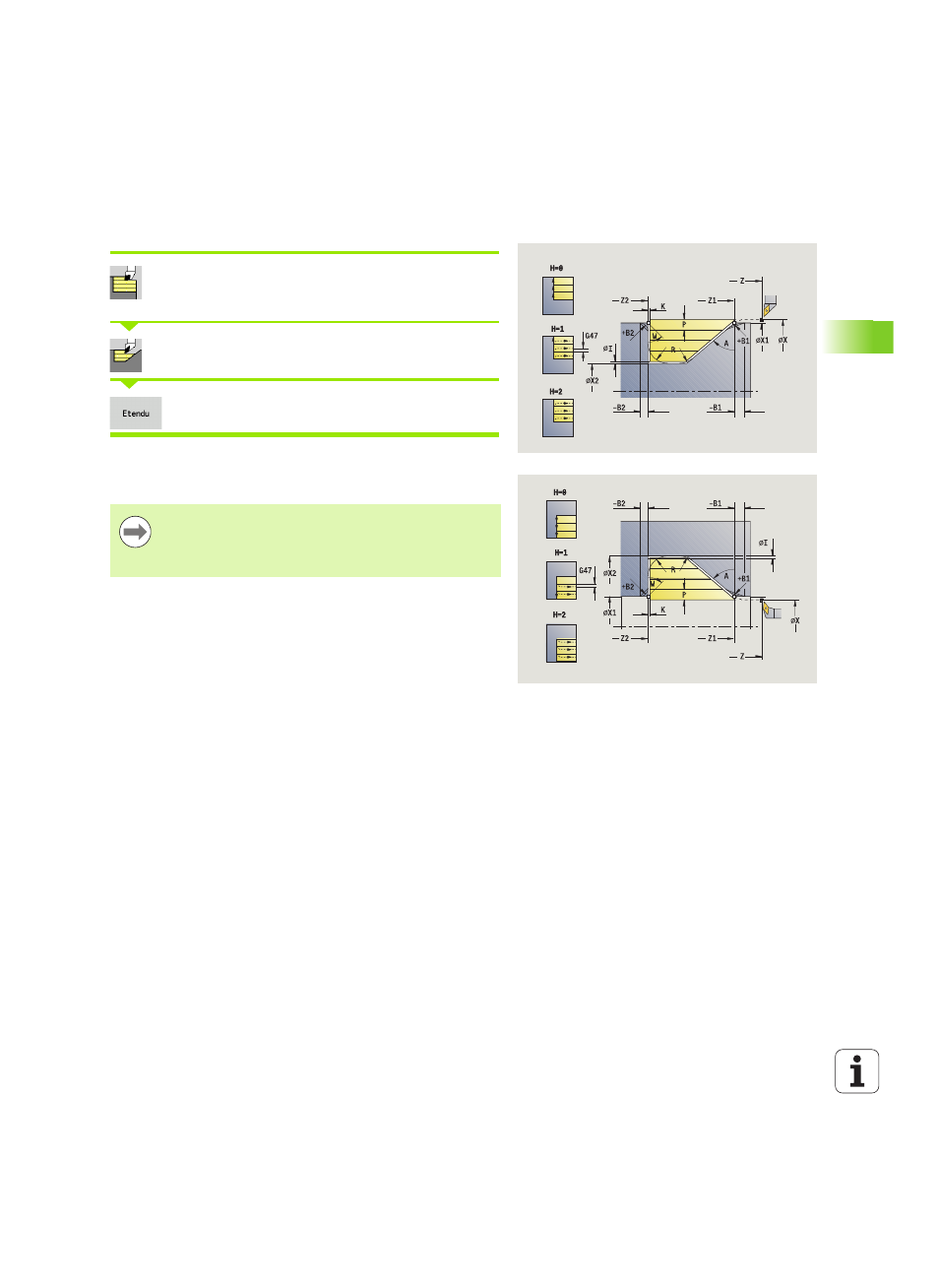

Plongée longitudinale – Etendu
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner la plongée longitudinale
Activer la softkey Etendu
Le cycle ébauche la zone définie par le premier point du contour, le
point final du contour
et l'angle de plongée en tenant compte des
surépaisseurs.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
P Profondeur de passe : passe max.
H Lissage du contour
 0 : à chaque passe
 1 : à la dernière passe
 2 : pas de lissage
I, K Surépaisseur X, Z
R Arrondi
A Angle de plongée (plage: 0° <= A < 90°, par défaut: 0°)
W Angle final - pente en fin de contour
(plage 0° <= W < 90°)
G14 Point de changement d'outil (voir page 130)
T N° de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
BP Durée de pause : durée de l'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet
de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à l'exécution
de la pause suivante. L'interruption d'avance
(intermittente) permet de briser le copeau.
G47 Distance de sécurité (voir page 130)
