HEIDENHAIN MANUALplus 620 315
4.8 Cy
cles de fr
aisag
e

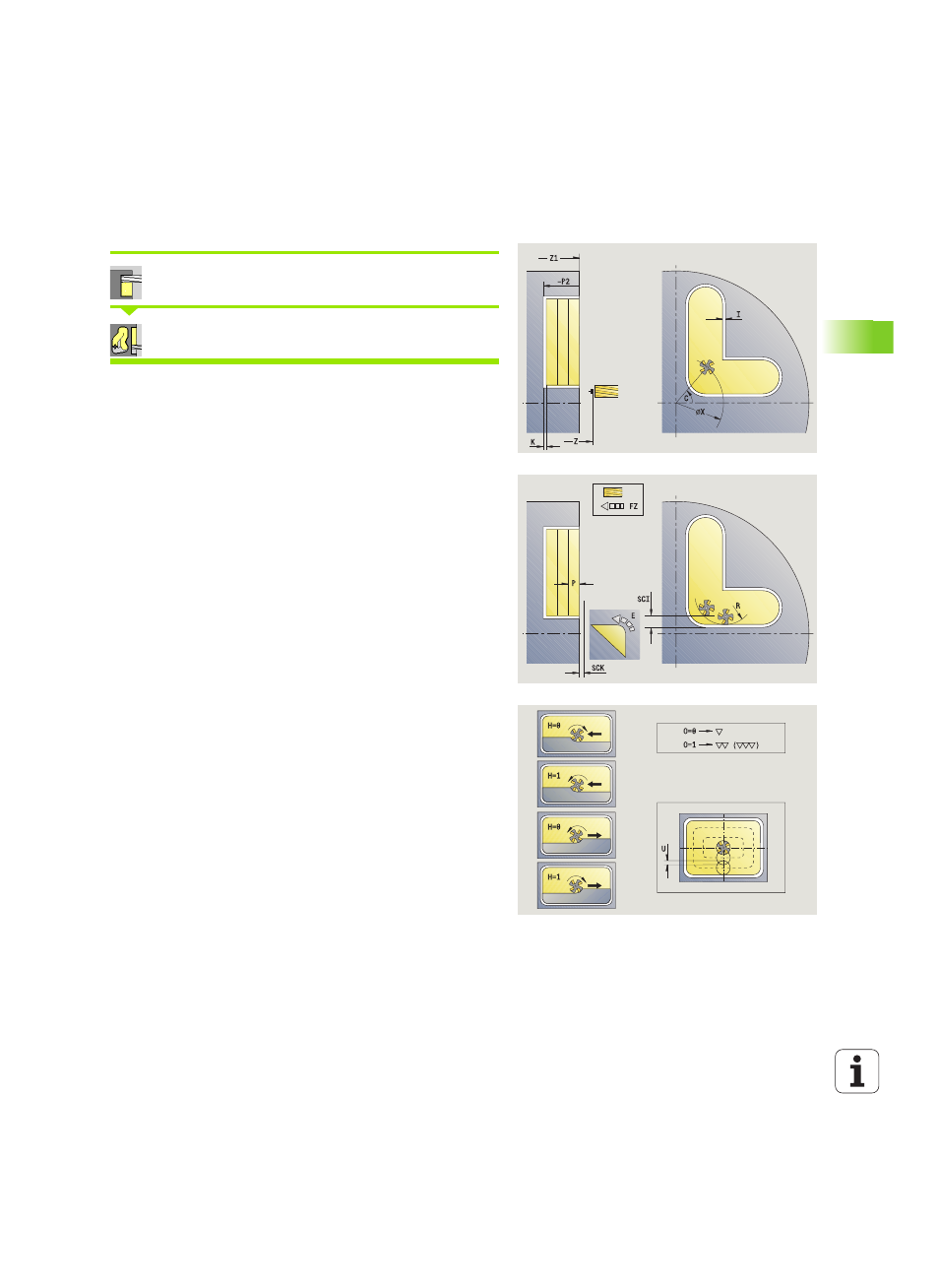

Contour ICP axial
Sélectionner Fraisage
Sélectionner le contour ICP axial
En fonction des paramètres, le cycle fraise un contour ou effectue
l'ébauche/la finition d'une poche sur la face frontale.
Paramètres du cycle (première fenêtre de saisie)
X, Z Point de départ
C Angle de broche (position axe C)
Z1 Face supérieure (défaut : pt de départ Z)
P2 Profondeur de fraisage
I Surépaisseur parallèle au contour
K Surépaisseur dans le sens de plongée
P Prof. de passe (défaut : prof. totale en une seule passe)
FZ Avance de passe (défaut : avance active)
E Avance réduite pour éléments circulaires (défaut : avance
active)
FK Nr. contour ICP
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
Paramètres du cycle (deuxième fenêtre de saisie)
O Ebauche ou finition - uniquement pour fraisage de poche
 0 : Ebauche
 1 : Finition
 2 : Ebavurage
H Sens d'usinage
 0: En opposition
 1: En avalant
U Facteur de recouvrement (plage : 0 < U < 1)
 U=0 ou aucune introduction : fraisage de contour
 U>0 : fraisage de poche - recouvrement minimal de la
trajectoire= U*diamètre de fraise
JK Fraisage de contour (la saisie n'est exploitée que pour le
fraisage de contour)
 0 : sur le contour
 1 : à l'intérieur du contour
 2: à l'extérieur du contour
