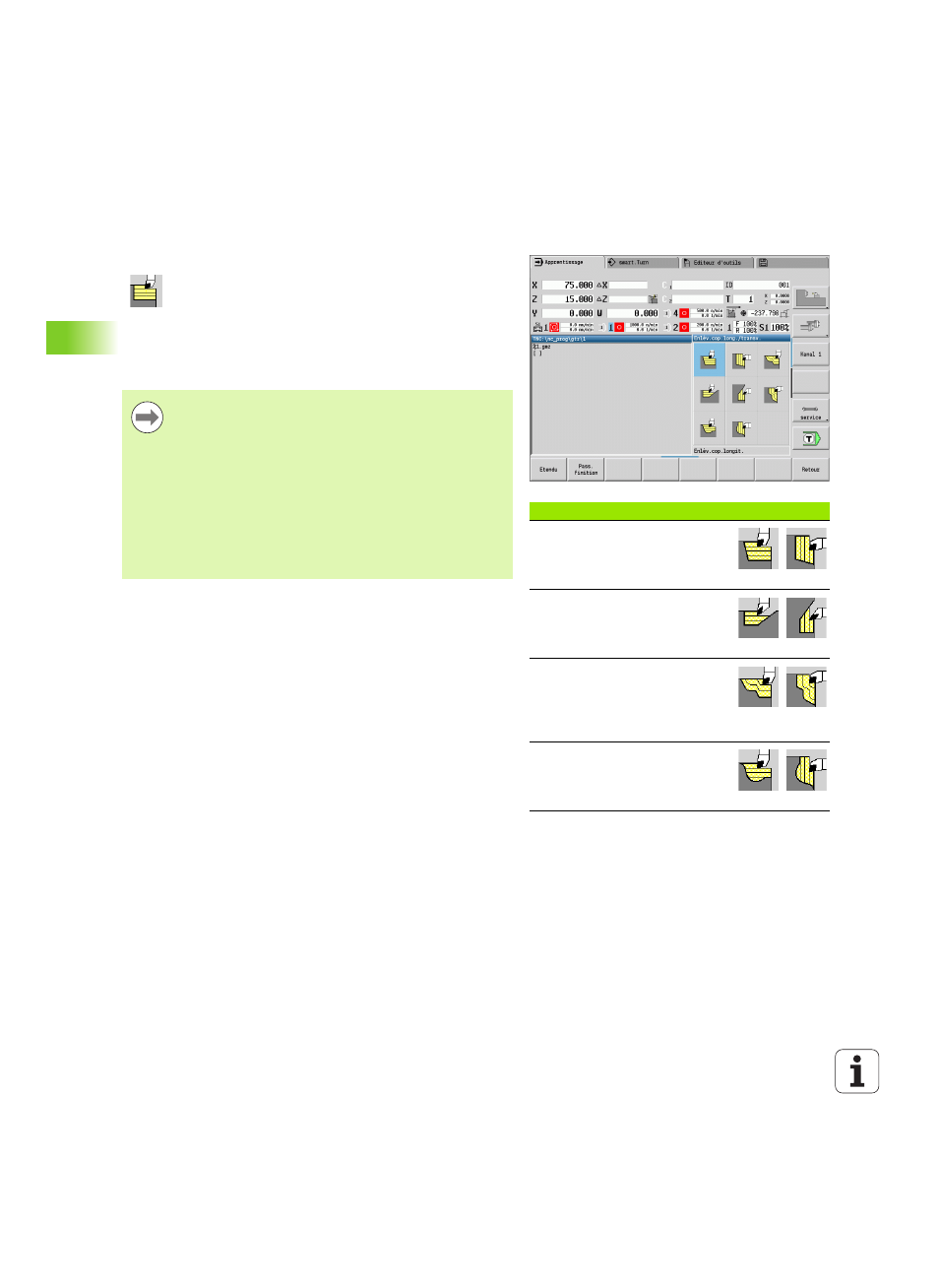

148 Programmation des cycles
4.4 Cy
cles Multipasses
4.4 Cycles Multipasses
Sens d'usinage et de prise de passe pour les cycles multipasses
La MANUALplus calcule le sens d'usinage et de la prise de passe à
l'aide des paramètres de cycle.
 Mode normal : les paramètres Point de départ X, Z (mode manuel:
„position actuelle de l'outil“) et premier point du contour X1/arrivée
du contour Z2 sont déterminants
 Mode étendu : les paramètres premier point du contour X1, Z1 et
point final du contour X2, Z2 sont déterminants
 Cycles ICP :
les paramètres Point de départ X, Z (mode Manuel:
„position actuelle de l'outil“) et premier point du contour ICP sont
déterminants
Cycles Multipasses Symbole
Multipasses longitudinales/
transversales
Cycle d'ébauche et de finition pour
contours simples
Plongée longitudinale/
transversale
Cycle d'ébauche et de finition pour
contours simples avec plongée
ICP parallèles au contour,
longitudinales/transversales
Cycle d'ébauche et de finition pour
contours variés (lignes de coupe
parallèles à la pièce finie)
Multipasses ICP longitudinales/
transversales
Cycle d'ébauche et de finition pour
contours variés
Les cycles Multipasses permettent l'ébauche et la finition
de contours simples en mode Normal et de contours
complexes en mode Etendu.
Les cycles Multipasses ICP permettent d'usiner les
contours programmés en ICP (voir “Contours ICP” à la
page 366).
 Répartition des passes : La MANUALplus calcule une
passe = à la <=profondeur de passe P. Une „passe de
finition“ est évitée.
 Surépaisseurs : sont prises en compte en „mode
Etendu“
 Correction du rayon de la dent: est appliquée
 Distance de sécurité après une passe
 Mode normal : 1 mm
 Mode étendu : paramétré séparément pour les
usinages intérieurs et extérieurs (voir “Liste des
paramètres utilisateur” à la page 533)
