4.4 Cy
cles Multipasses
Multipasses ICP longitudinales parallèles au
contour
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner ICP longitudinales parallèles au
contour

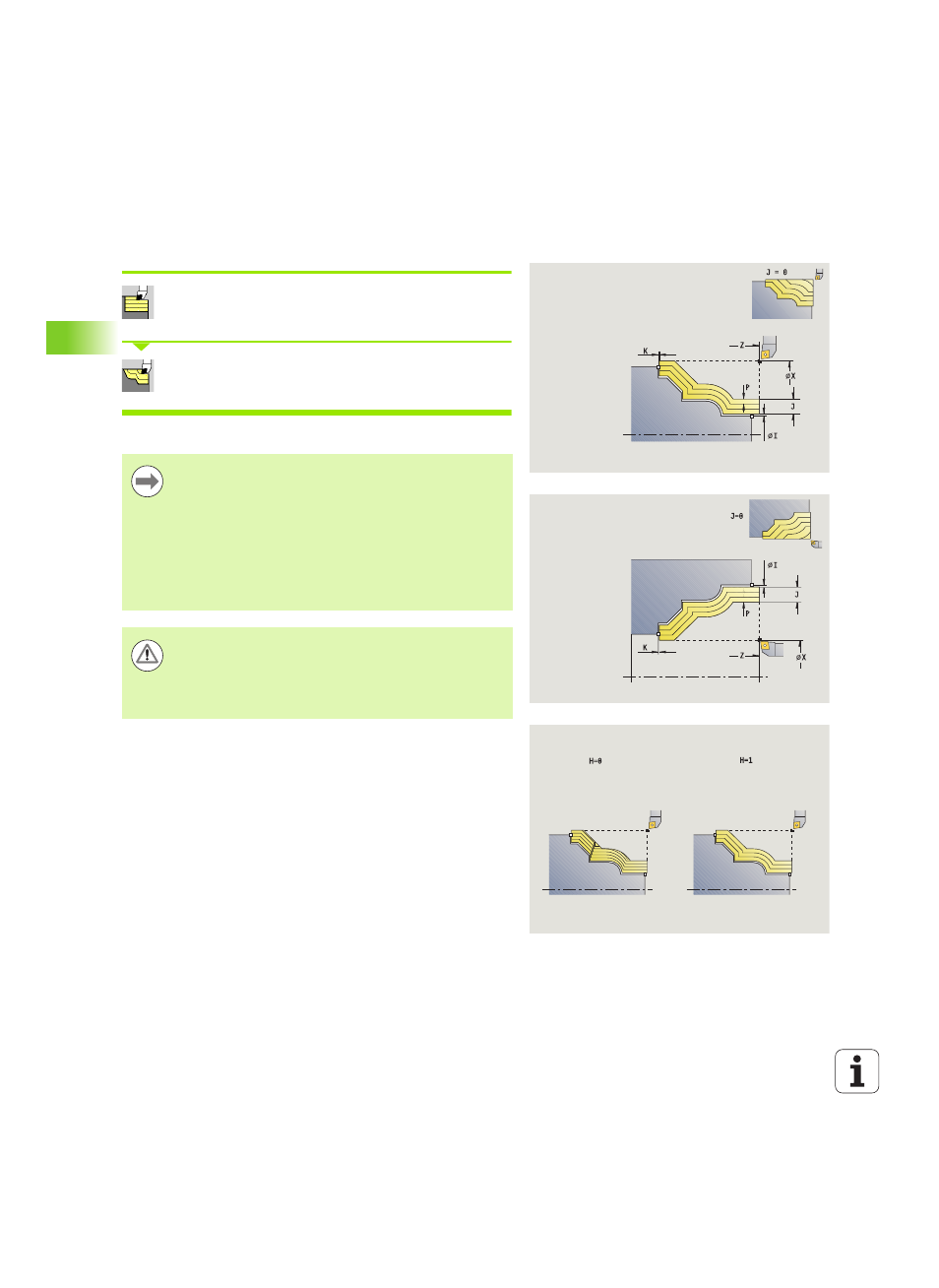

Le cycle réalise une ébauche parallèle au contour dans la zone définie.
 Le cycle exécute une ébauche parallèle au contour en
fonction de la surépaisseur pièce brute J et du mode
d'usinage des passes H
:
 J=0 : zone définie par „X, Z“ et le contour ICP en
tenant compte des surépaisseurs.
 J>0 : zone définie par le contour ICP (plus les
surépaisseurs) et la surépaisseur pièce brute J.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
Attention Risque de collision !
Surépaisseur pièce brute J>0
: utilisez comme
profondeur de passe P la passe la plus petite si, en raison
de la géométrie de la dent, la passe max. diffère dans le
sens longitudinal et transversal.
Paramètres du cycle
X, Z
Point de départ
FK Pièce finie ICP : nom du contour à usiner
P Profondeur de passe - dépend de „J“
 J=0 : P est la profondeur de passe max. Le cycle réduit
la profondeur de passe si celle qui est programmée est
impossible dans le sens transversal ou longitudinal en
raison de la géométrie de la dent.
 J>0 : P est la prof. de passe. Celle-ci est utilisée dans le
sens longitudinal et transversal.
H Type de passe d'usinage – le cycle usine
 0 : avec profondeur d'usinage constante
 1 : avec passes équidistantes
I, K Surépaisseur X, Z
