542 Mode Organisation
8.2 P
a
ra
mètr
es
Pré-perçage centré – Usinage
Ebauche
Ebauche – Outils standard
De plus :
 Les outils d'ébauche standard sont utilisés en priorité.
 En alternative, on utilise les outils permettant l'usinage intégral.
Usinage

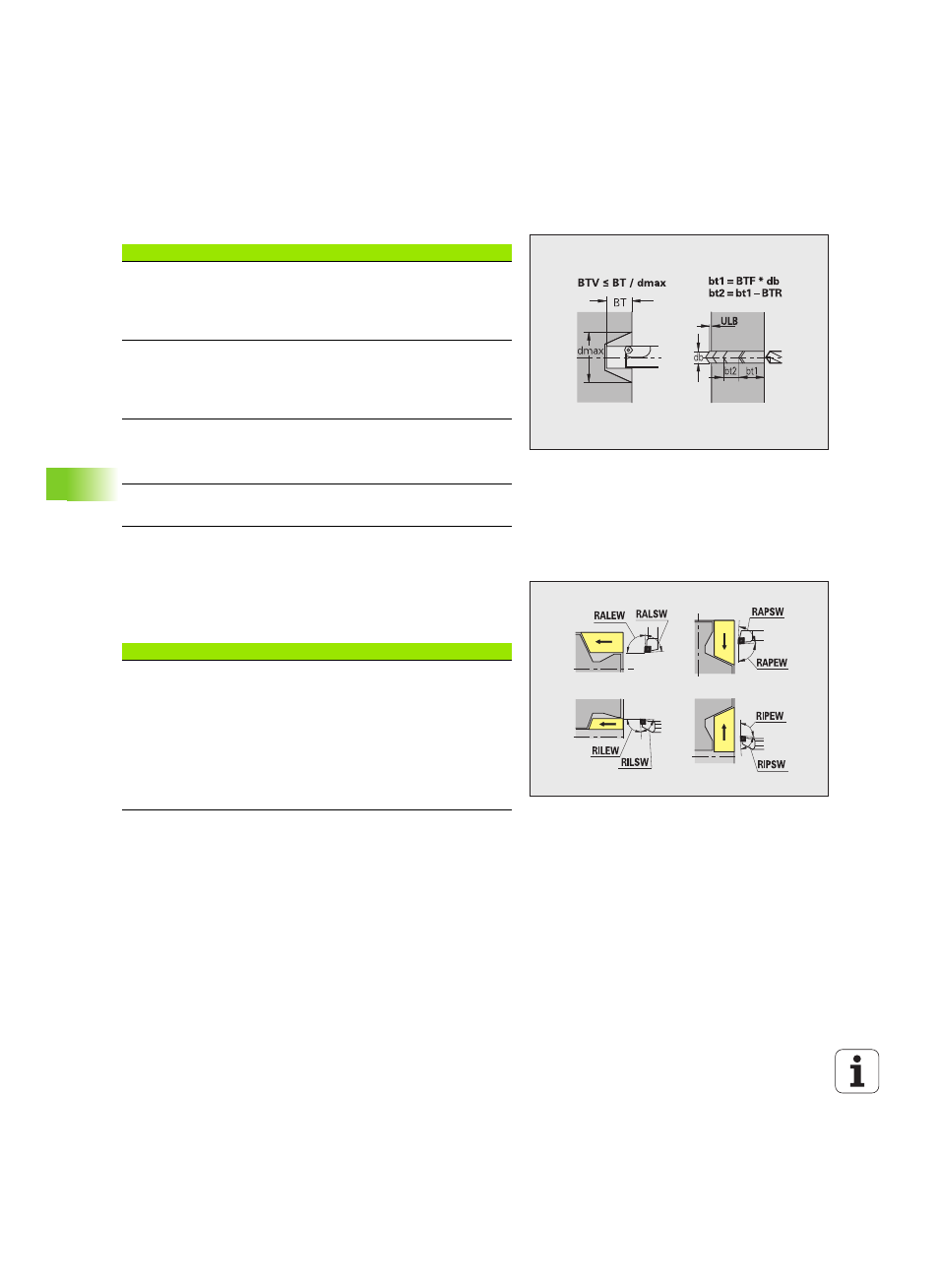

Rapport profondeur de perçage [BTV]
TURN PLUS vérifie la 1ère et la 2ème étape de perçage.
L'étape de pré-perçage est exécutée avec :
BTV <= BT / dmax
Facteur profondeur de perçage [BTF]
1ère profondeur de perçage avec cycle de perçage profond
(G74) :
bt1 = BTF * db
Réduction profondeur de perçage [BTR]
Réduction avec cycle de perçage profond (G74) :
bt2 = bt1 – BTR
Saillie – Pré-perçage [ULB]
Longueur de perçage avec sortie
Outils standard
 Angle d'attaque – ext./long. [RALEW]
 Angle de pointe – ext./long. [RALSW]
 Angle d'attaque – ext./transv. [RAPEW]
 Angle de pointe – ext./transv. [RAPSW]
 Angle d'attaque – int./long. [RILEW]
 Angle de pointe – int./long. [RILSW]
 Angle d'attaque – int./transv. [RIPEW]
 Angle de pointe – int./transv. [RIPSW]
