Finition gorges radiales – Etendu
Sélectionner les cycles de gorges
Sélectionner les gorges radiales
Activer la softkey Etendu
Activer la softkey Passe finition
Usinage des gorges dont le nombre est défini dans Nombre Qn. Les
paramètres Premier point du contour et Point final du contour
définissent la première gorge (position, profondeur et largeur).

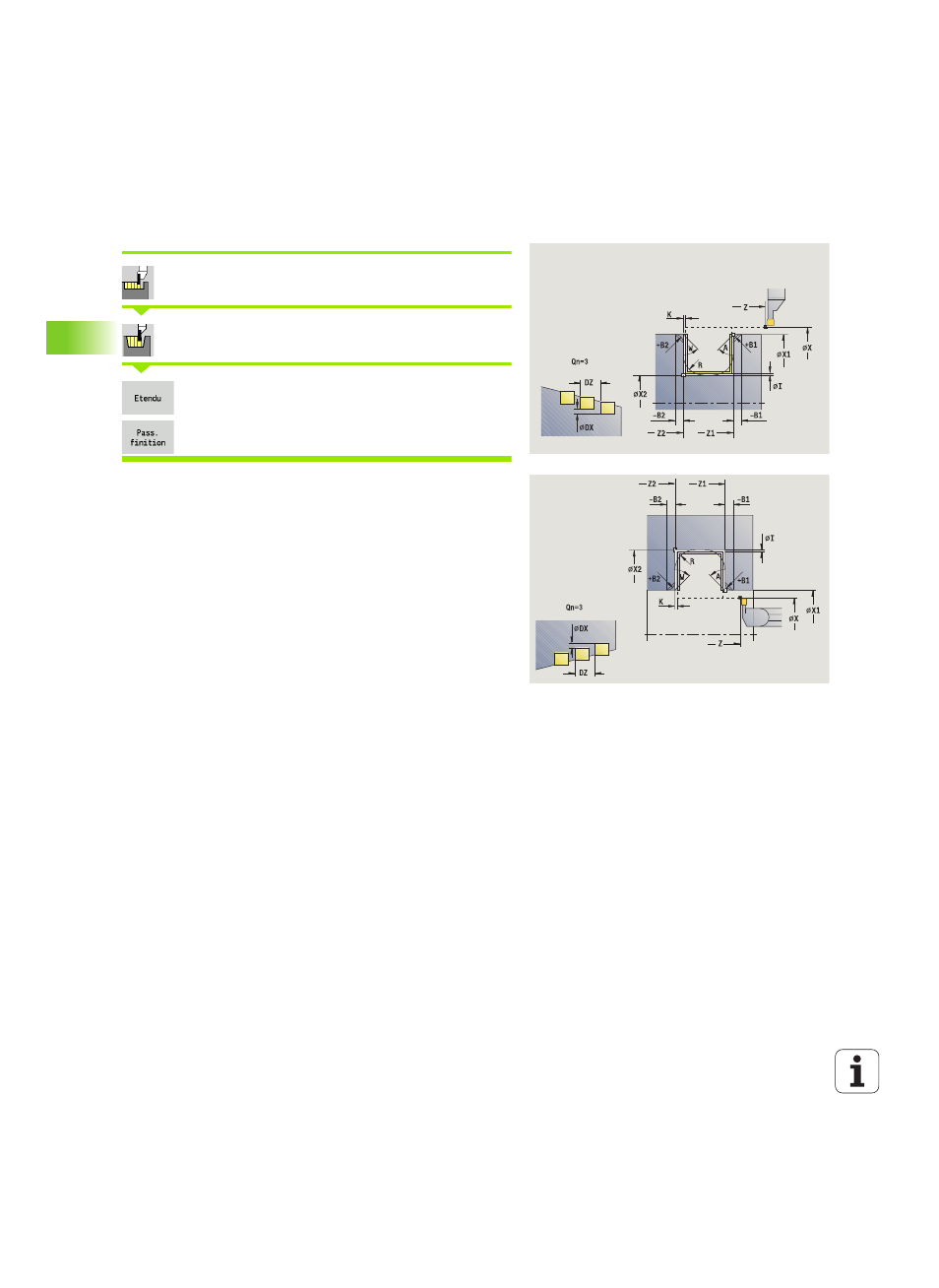

Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage 0° <= W < 90°)
R Arrondi
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
Qn Nombre de gorges (par défaut : 1)
DX, DZ Distance de la gorge suivante par rapport à la précédente
G47 Distance de sécurité (voir page 130)
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
