Système de coordonnées
La désignation des coordonnées X, Y, Z, B, C est définie dans la norme
DIN 66 217.
Les indications de coordonnées des axes principaux X, Y et Z se
réfèrent au point zéro pièce. Les valeurs angulaires de l'axe angulaire
C se réfèrent au „point zéro de l'axe C“.

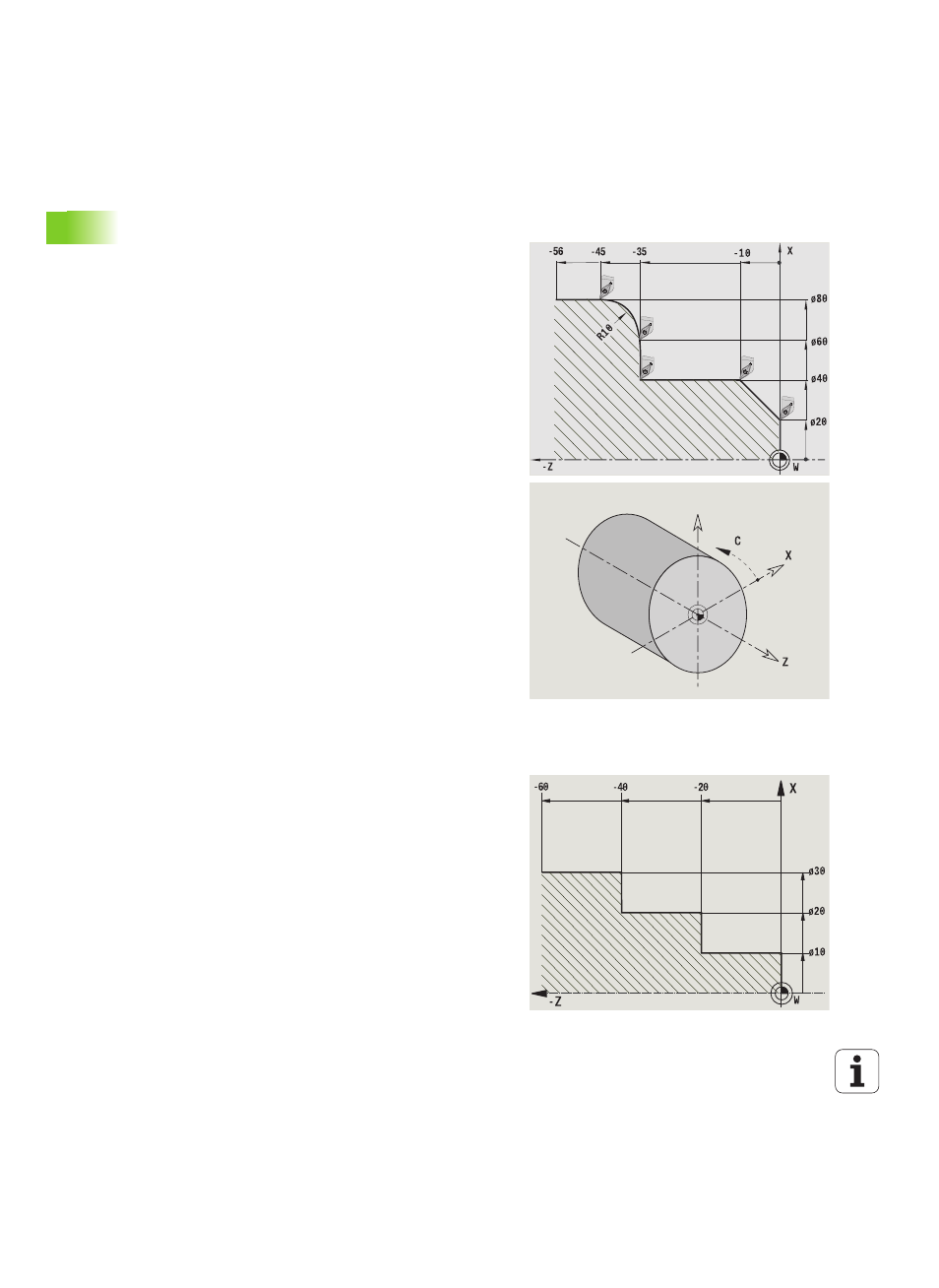

Les désignations X et Z sont utilisées pour définir les positions dans
un système de coordonnées à deux dimensions. Sur la figure, la
position de la pointe de l'outil est définie d'une manière précise par
une position en X et Z.
Les déplacements linéaires ou circulaires (interpolations) entre des
points sont programmés dans la MANUALplus. L'introduction les
unes après les autres des coordonnées, ainsi que les modes de
déplacement linéaires ou circulaires, permettent de programmer
l'usinage d'une pièce.
Comme pour les déplacements, le contour d'une pièce doit être défini
avec les coordonnées de tous les points et l'indication des
mouvements linéaires ou circulaires.
Vous pouvez introduire les positions avec une résolution de 1 µm
(0,001 mm). Celles-ci sont affichées avec la même résolution.
Coordonnées absolues
Quand les coordonnées d'une position se réfèrent au point zéro pièce,
on les appelle les coordonnées absolues. Chaque position sur une
pièce est définie d'une manière précise par ses coordonnées absolues
(voir figure).
