HEIDENHAIN MANUALplus 620 101

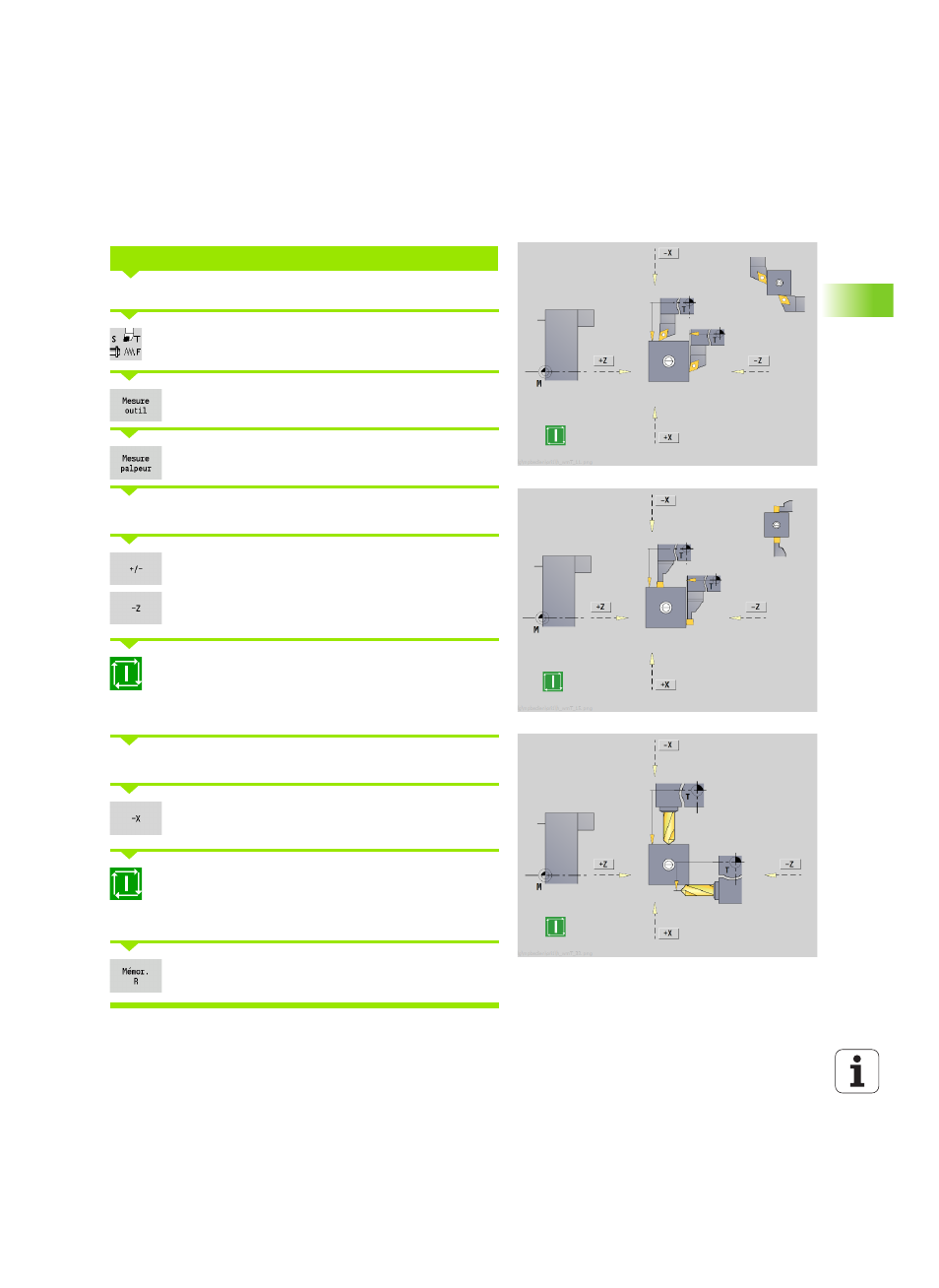

3.6 Etalonner les outils
Palpeur (palpeur de table)
Enregistrer l'outil à mesurer dans le tableau d'outils.
Installer un outil et introduire le numéro T dans Régler
TSF
.
Activer Mesure outil.
Activer le palpeur.
Prépositionner l'outil pour le premier sens de mesure.
Configurer le sens de déplacement, négatif ou positif.
Appuyer sur la softkey correspondant au sens de la
mesure (ex. : sens Z–).
Appuyer sur Marche cycle – L'outil se déplace dans
la direction de la mesure. Lorsque le palpeur de
mesure est actionné, la jauge d'outil est déterminée
et enregistrée. L'outil revient au point de départ.
Prépositionner l'outil pour la mesure dans la deuxième direction
Appuyer sur la softkey correspondant à la direction de
la mesure (ex. : direction X–).
Appuyer sur Marche cycle – L'outil se déplace dans
la direction de la mesure. Lorsque le palpeur de
mesure est actionné, la jauge d'outil est déterminée
et enregistrée.
Pour les outils de tournage, introduire le rayon de la
plaquette et valider dans le tableau d'outils.
DÉTERMINER LES DIMENSIONS DE L'OUTIL AVEC UN PALPEUR
