Après l'introduction d'un élément de contour, la MANUALplus vérifie
si l'élément est résolu ou non résolu.
 Un élément de contour résolu est défini de manière complète – il
sera dessiné immédiatement.
 Un élément de contour non résolu n'est pas entièrement défini.

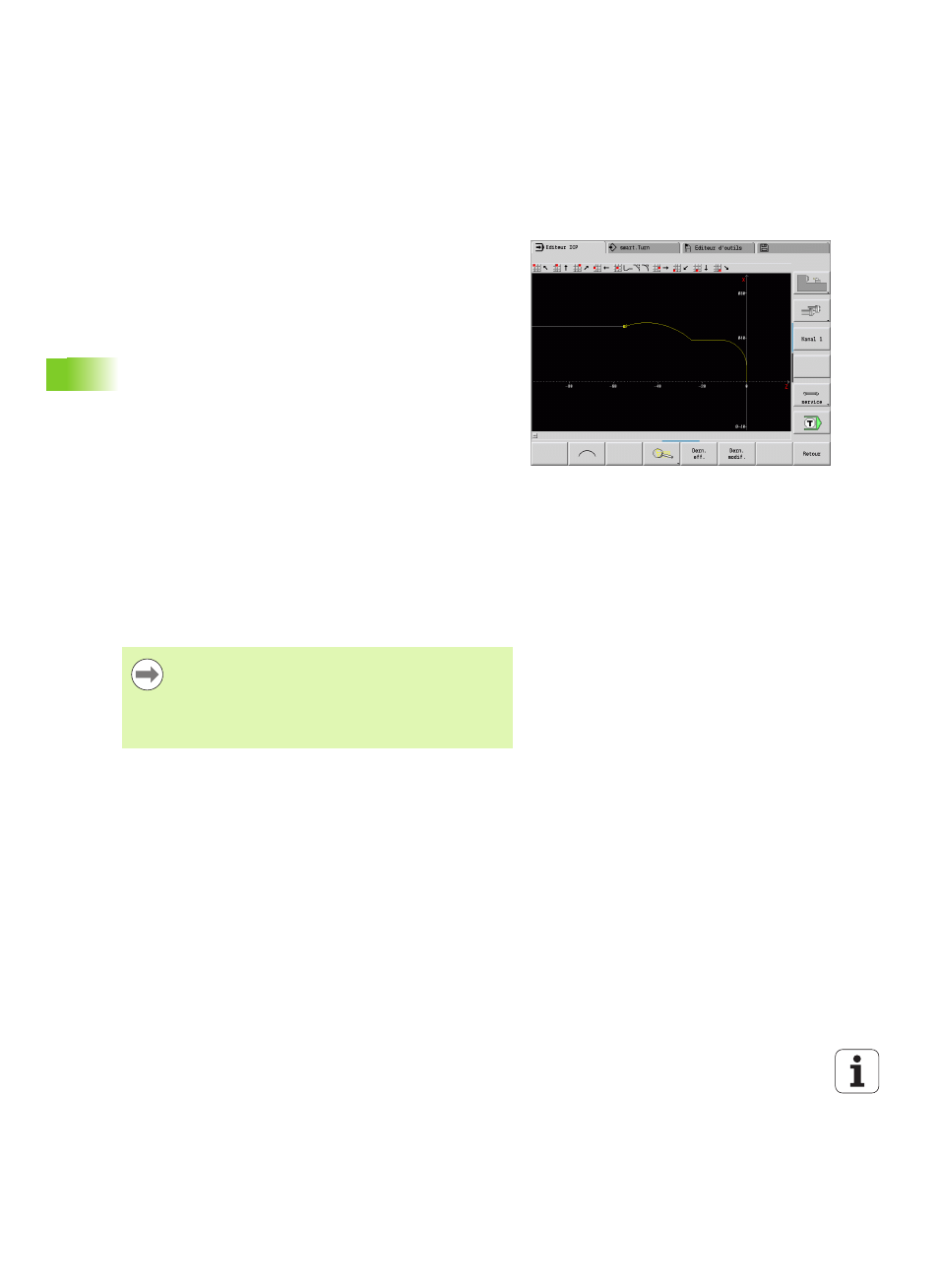

L'éditeur ICP
 place un symbole sous la fenêtre graphique qui signale le type
d'élément et la direction de la droite/le sens de rotation.
 représente un élément linéaire non résolu, lorsque le point de
départ et le sens sont connus.
 représente un élément circulaire non résolu par un cercle entier,
lorsque le centre et le rayon sont connus.
La MANUALplus transforme un élément non résolu en élément résolu
dès qu'elle peut le définir par calcul. Alors le symbole disparait.
Un élément de contour incorrect est représenté lorsque cela est
possible. La commande délivre alors un message d'erreur.
Eléments non résolus : si une erreur apparaît lors de l'introduction du
contour par manque d'information, les éléments non résolus peuvent
être sélectionnés et complétés.
Si la commande affiche des éléments de contour „non résolus“, les
éléments „résolus“ ne peuvent pas être modifiés. Mais le
„raccordement tangentiel“ peut être programmé ou effacé au niveau
du dernier élément de contour situé avant la zone de contour non
résolue.
 Si l'élément à modifier est un élément non résolu, le
symbole correspondant est affiché comme étant
„sélectionné“.
 Vous ne pouvez pas modifier le type d'élément ainsi que
le sens de rotation d'un arc de cercle. Dans ce cas,
l'élément de contour doit être effacé, puis réintroduit.
