468 Programmation ICP
5.15 Cont
ours dans le plan YZ

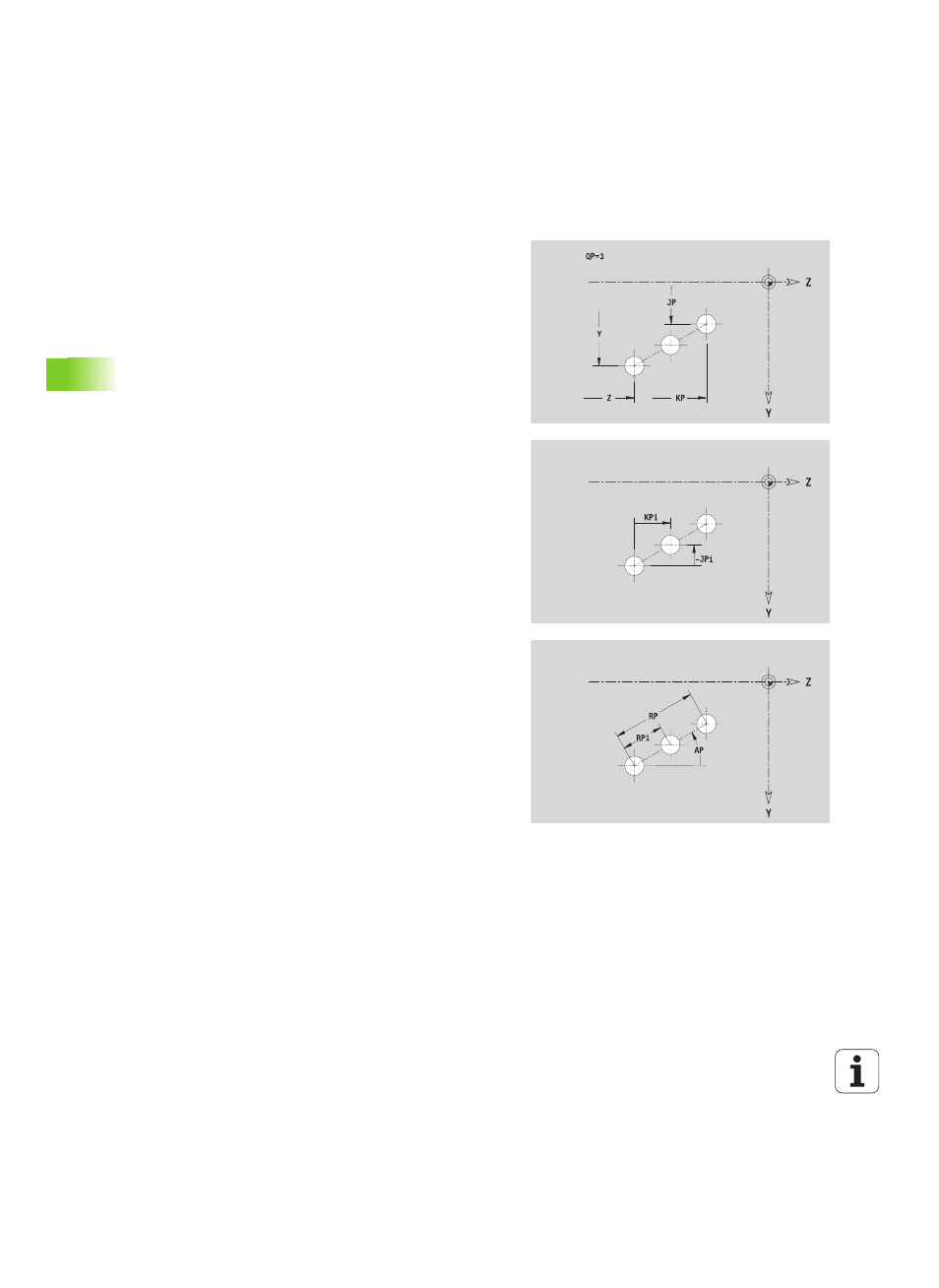

Modèle linéaire, plan YZ
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 L'indicatif de section ENVELOPPE_Y avec les paramètres diamètre
de référence et angle de broche. L'indicatif de section n'existe pas
avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G481 avec les paramètres du modèle.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan YZ
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence
Paramètres du modèle
Y, Z
1er Point de modèle
QP Nombre de points du modèle
JP, KP Point final modèle (coordonnées cartésiennes)
JPi, KPi Distance entre deux points de modèle (dans le sens Y,
Z)
AP Position angulaire
RP Longueur totale du modèle
RPi Distance entre deux points de modèle
Paramètres de la figure/du perçage sélectionné
