HEIDENHAIN MANUALplus 620 509
7.
3 Données d'outils
Outils de tournage standard
Sélectionner un nouvel outil
Sélectionner les outils de tournage
pour des outils avec des plaquettes rondes : ouvrir le
dialogue des outils à plaquettes rondes

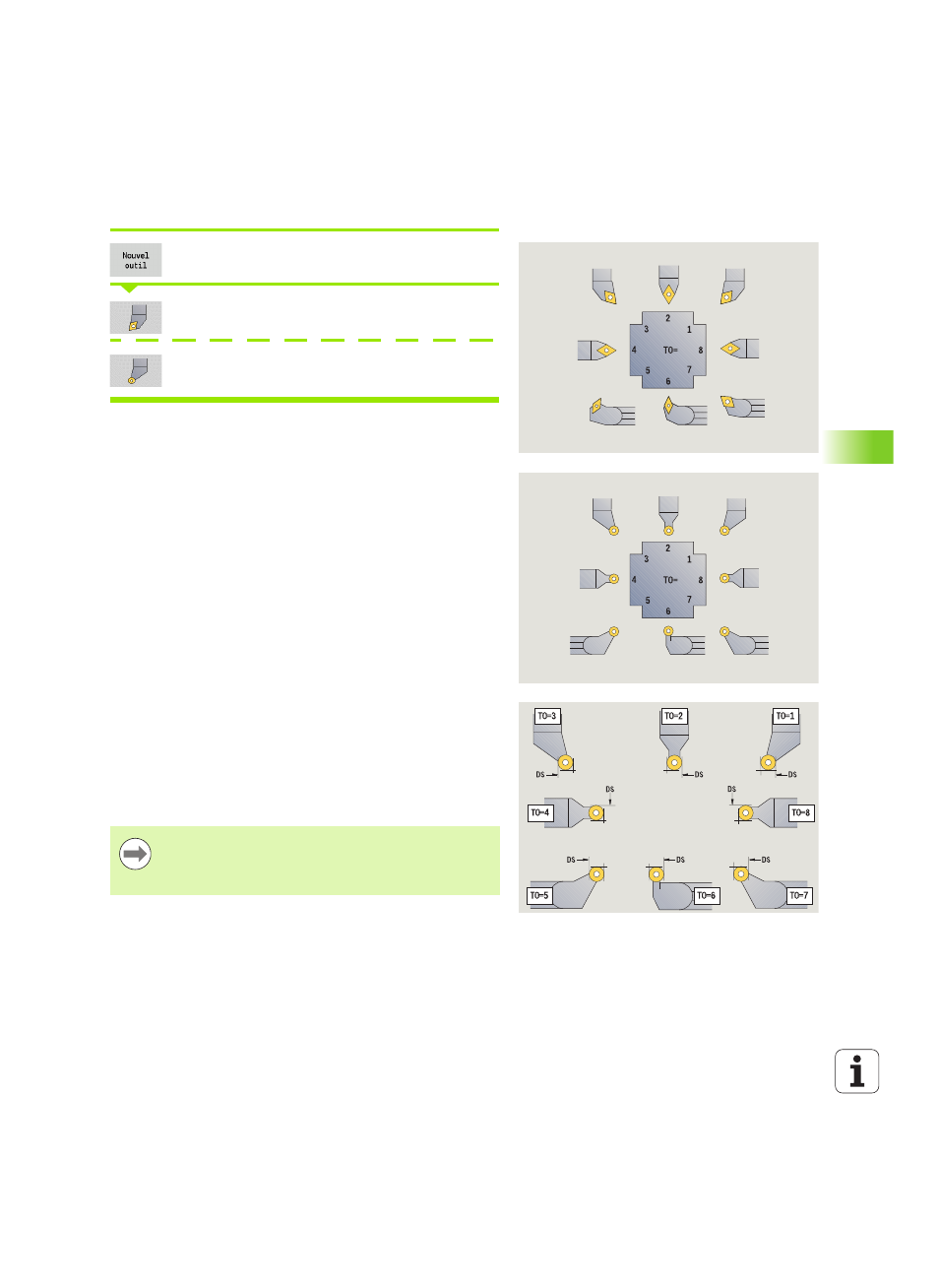

Les orientations d'outil TO 1, 3, 5 et 7 permettent d'introduire un angle
d'attaque EW. Les orientations d'outil TO=2, 4, 6, 8 concernent les
outils neutres
. Un outil „neutre“ est un outil dont l'orientation est
horizontale ou verticale dans le plan ZX Avec les outils neutres, l'une
des jauges se réfère au centre du rayon de plaquette.
Paramètres spéciaux pour outils d'ébauche et de finition
CO Orientation de la plaquette : le sens d'usinage principal de
l'outil joue sur l'ajustage de l'angle d'attaque EW et de l'angle de
pointe SW (nécessaire pour CAP avec TURN PLUS).
 1 : longitudinal de préférence
 2 : transversal de préférence
 3 : longitudinal uniquement
 4 : transversal uniquement
RS Rayon de plaquette
EW Angle d'attaque (plage : 0° <= EW <= 180°)
SW
Angle de pointe (plage : 0° <= SW <= 180°)
SUT Type d'outil (nécessaire pour CAP dans TURN PLUS)
Autres paramètres d'outils : voir Page 506.
Paramètres spéciaux pour outils à plaquettes rondes
RS Rayon de plaquette
EW Angle d'attaque (plage : 0° <= EW <= 180°)
DS
Correction spéciale (position de la correction spéciale : voir
figure)
Autres paramètres d'outils : voir Page 506.
La correction d'usure DX, DZ compense l'usure des
tranchants par rapport au point de référence. La
correction spéciale DS
compense l'usure du troisième
tranchant.
