294 Programmation des cycles
4.7 Cy
cles de perçag
e

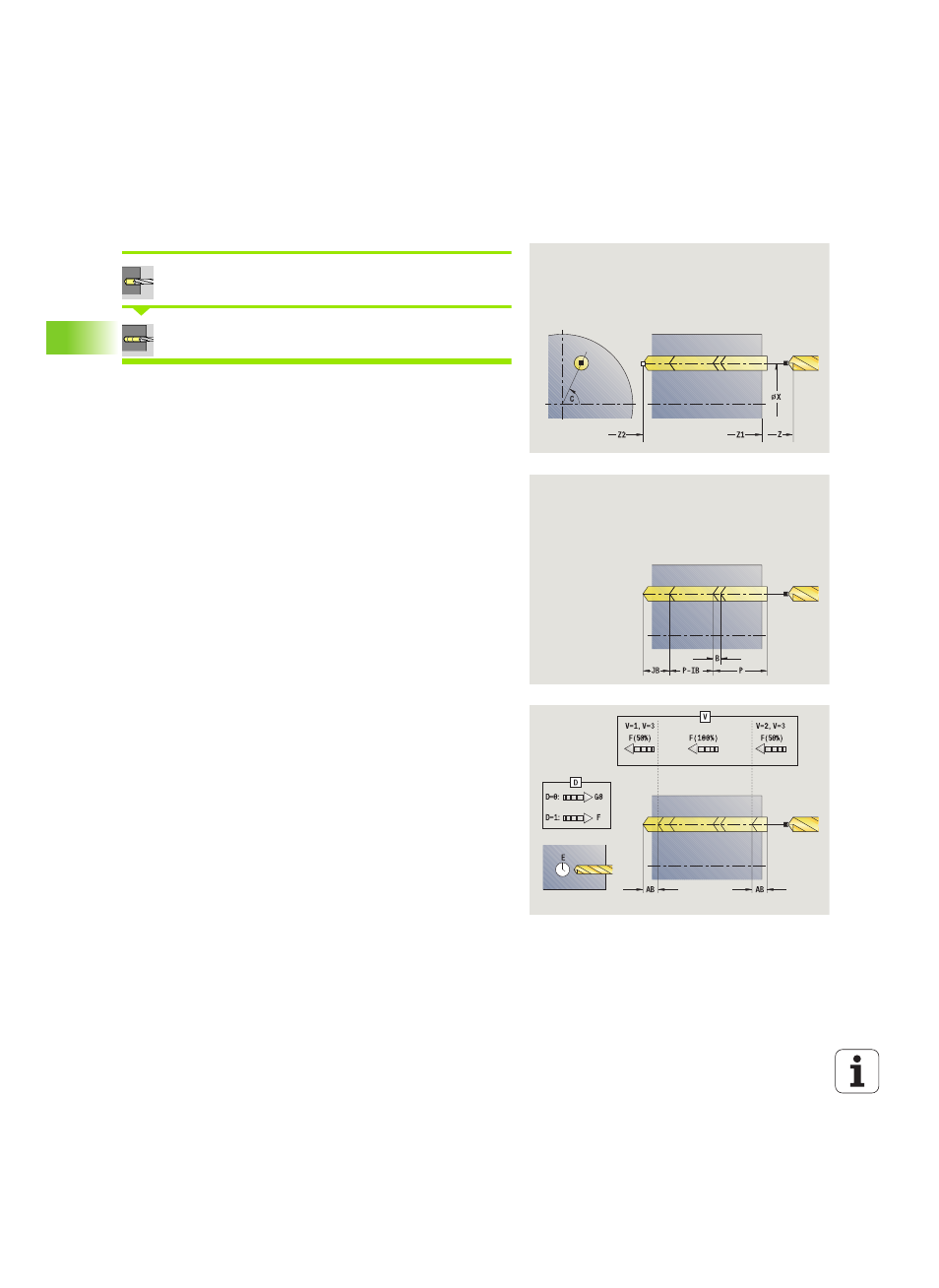

Perçage profond axial
Sélectionner Perçage
Sélectionner Perçage profond axial
Le cycle exécute un perçage en plusieurs passes sur la face frontale.
Après chaque passe, le foret se dégage, puis se positionne à la
distance de sécurité après temporisation. Vous définissez la première
passe de perçage avec 1ère profondeur de perçage. A chaque
nouvelle passe, celle-ci diminue de la valeur de réduction , sachant
que la profondeur de perçage min. ne sera pas dépassée.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C)
Z1 Point de départ du perçage (par défaut : perçage à partir de
"Z")
Z2 Point final du perçage
P 1ère Profondeur de perçage (défaut : sans interruption)
IB Valeur de réduction (par défaut : 0)
JB Profondeur perçage min. (par défaut : 1/10 de P)
B Distance retrait (par défaut : retrait au „point initial du
trou“)
E Temporisation pour rotation à vide en fin de perçage
(par défaut: 0)
D Retrait - Vitesse de retrait et plongée à l'intérieur du
perçage (par défaut : 0)
 0: Avance rapide
 1 Avance d'usinage
AB Prof. de pointage et dégagement (défaut : 0)
V Variantes pour pointage et dégagement (défaut : 0)
 0 : sans réduction de l'avance
 1 : réduction de l'avance en fin de perçage
 2 : réduction de l'avance en début de perçage
 3 : réduction de l'avance en début et fin de perçage
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
SCK Distance de sécurité (voir page 130)
G60 Désactiver la zone de protection pour le perçage
 0 : active
 1 : inactive
