HEIDENHAIN MANUALplus 620 51
2.2 L'MANU
ALplus écr
a

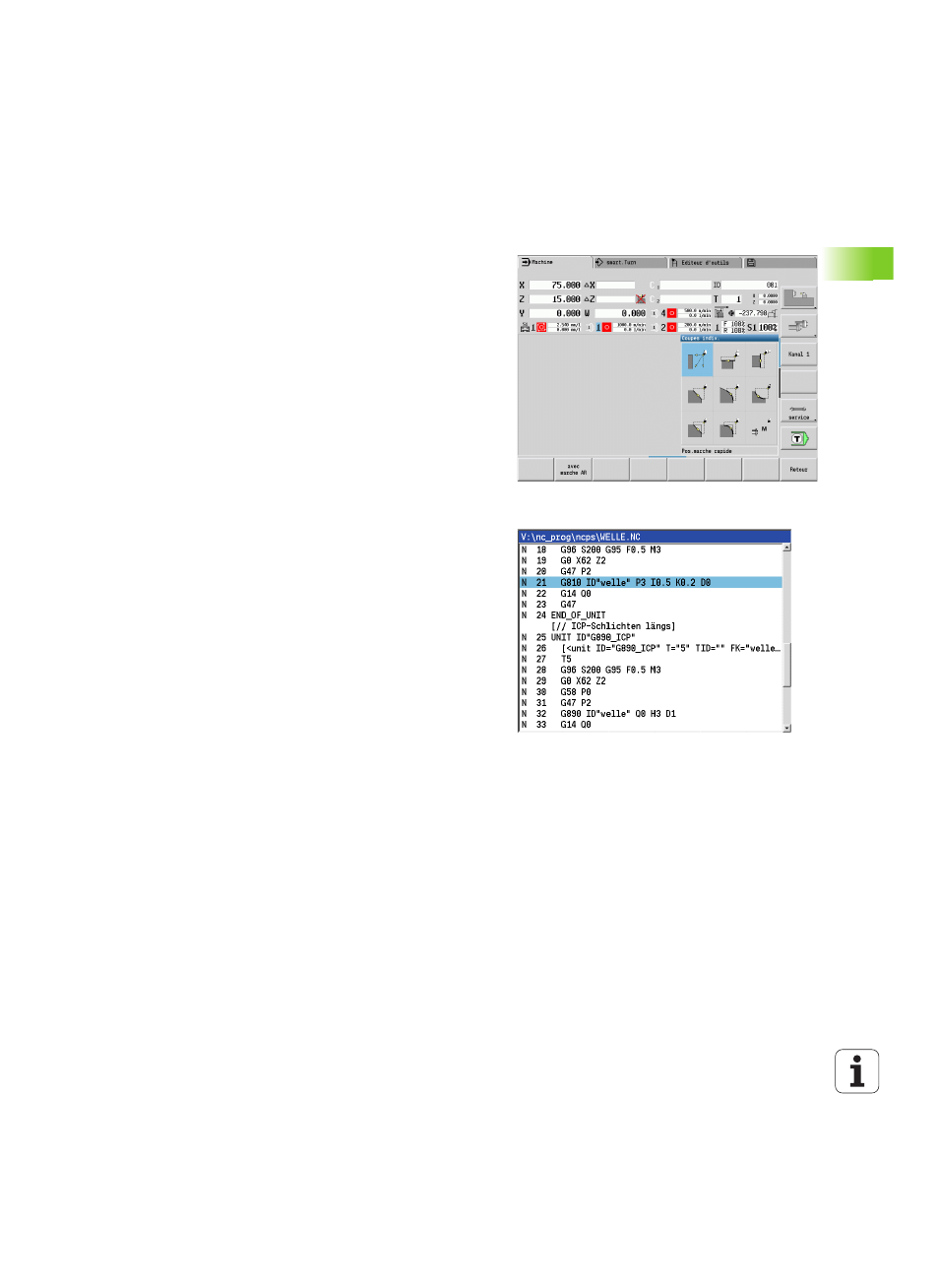

n 2.2 L'MANUALplus écran
La MANUALplus affiche les informations dans des fenêtres.
Certaines fenêtres ne sont affichées qu'en cas de besoin, par
exemple, pendant l'introduction des données.
Dans l'écran se trouvent également la ligne des modes de
fonctionnement
, l'affichage des softkeys ainsi que l'affichage des
softkeys PLC . Les champs d'affichage des softkeys correspondent
aux softkeys situées en bas de l'écran.
Ligne des modes de fonctionnement
Sur cette ligne (bord supérieur de l'écran) sont affichés les onglets des
quatre modes de fonctionnement ainsi que les modes auxiliaires
actifs.
Affichage machine
Le champ d'affichage machine (en dessous de la ligne des modes) est
configurable. La commande y affiche toutes les informations
importantes des positions des axes, des avances, des vitesses de
rotation et des outils.
Autres fenêtres utilisées :
 Fenêtres de listes et de programmes
Affichage des listes de programmes, d'outils, de paramètres, etc..
Vous „naviguez“ à l'intérieur de la liste à l'aide des touches de
curseur
et sélectionnez ensuite les lignes de la liste que vous
souhaitez traiter.
 Fenêtre des menus
Affichage des symboles du menu. Cette fenêtre n'est affichée que
dans les modes de fonctionnement „Apprentissage" et „Manuel".
 Fenêtre d'introduction/de dialogue
Pour l'introduction des paramètres d'un cycle, d'un élément ICP,
d'une commande DIN, etc.. Voir les données existantes, les effacer
ou les modifier dans la fenêtre du dialogue.
 Figure d'aide
La figure d'aide illustre l'introduction des données (paramètres des
cycles, données d'outils, etc.). Avec la touche "boucle", (au bord
gauche de l'écran), vous commutez entre les figures d'aide pour
l'usinage intérieur ou extérieur (uniquement pour les cycles).
 Fenêtre de simulation
Grâce à la représentation graphique des éléments du contour et une
simulation des déplacements de l'outil, vous testez les cycles,
programmes-cycles et programmes DIN.
 Représentation de contours ICP
Affichage du contour pendant la programmation ICP.
 Fenêtre d'édition DIN
Affichage du programme DIN pendant la programmation DIN.
 Fenêtre des messages d'erreur
Affichage des erreurs et des messages.
