HEIDENHAIN MANUALplus 620 267
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

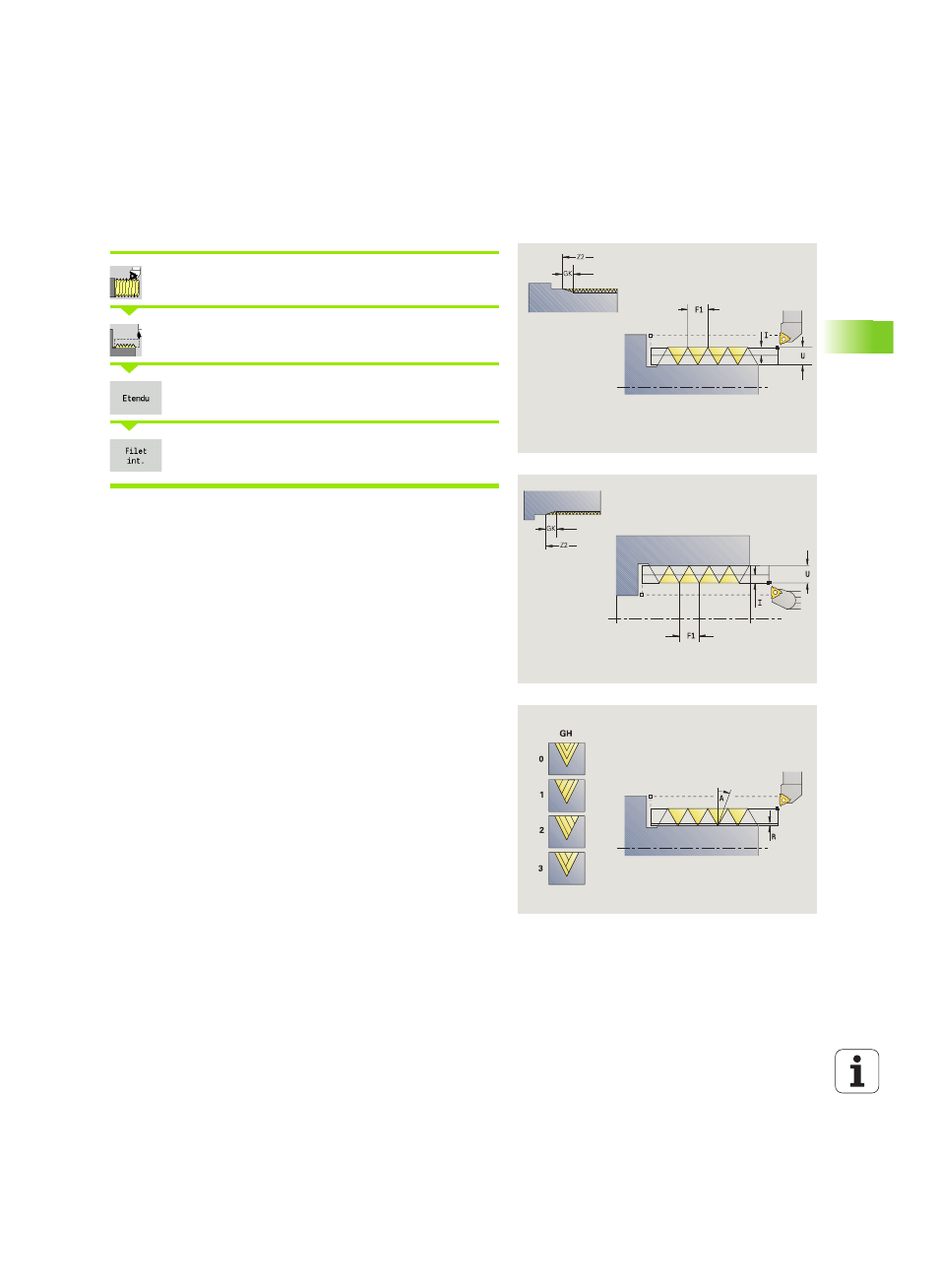

Cycle filetage (longitudinal) – Etendu
Sélectionner le filetage
Sélectionner le cycle de filetage
Activer la softkey Etendu
 Act.: Filetage intérieur
 Inact.: Filetage extérieur
Le cycle crée un filetage extérieur ou intérieur, simple filet ou
multifilets Le filet commence au point de départ et se termine au
point final du filetage
(sans entrée ni sortie).
Paramètres du cycle
X, Z
Point de départ du filet
Z2 Point final du filet
F1 Pas du filetage (= avance)
D Nombre de filets (par défaut : 1 filet)
U Profondeur de filetage – aucune indication :
 Filetage extérieur : U=0.6134*F1
 Filetage intérieur : U=–0.5413*F1
I Plongée max.
 I<U : Première passe avec „I“ – chaque passe suivante :
réduction de la profondeur de passe
 I=U : une passe
 Aucune introduction : I est calculée à partir de U et F1
GK Longueur en sortie
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
GH Mode de décalage
 0: sans décalage
 1: de la gauche
 2: de la droite
 3: altern. gauche/droite
