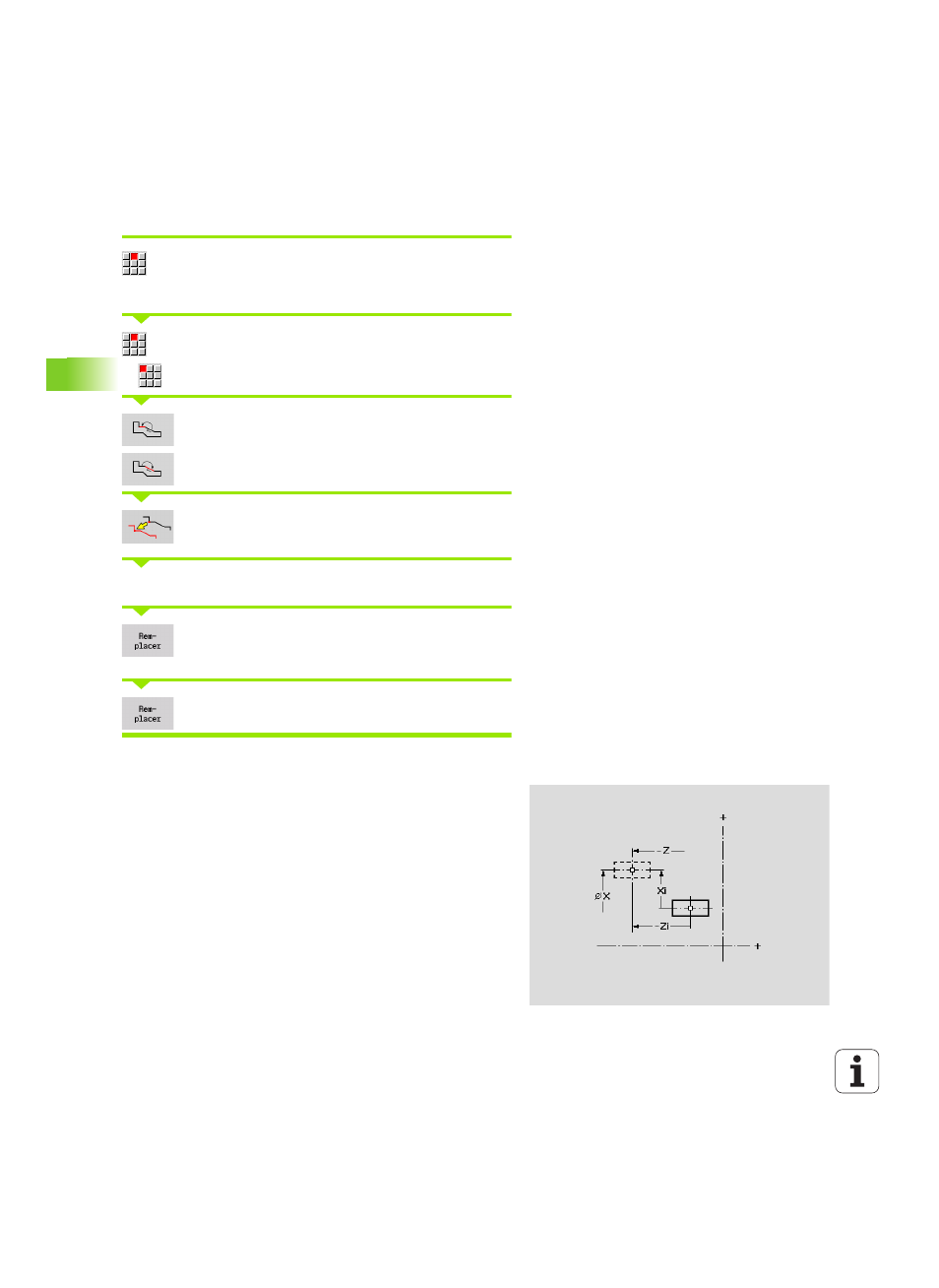

388 Programmation ICP
5.5 Modifier un cont
our ICP
Décaler un contour
Appuyer sur le sous-menu Manipuler. Le menu
affiche des fonctions pour limiter, modifier et effacer
des contours.
Sous-menu Modifier...
Sélectionner ... Elément de contour.
Sélectionner l'élément de contour à modifier.
Préparer l'élément de contour sélectionné pour le
décalage.
Enregistrer le nouveau „point initial“ de l'élément de référence.
Valider le nouveau „point initial“ (= nouvelle position)
– La MANUALplus affiche le „contour décalé“.
Valider le contour à la nouvelle position
Transformations – Décaler
Cette fonction permet de décaler un contour en incrémental ou en
absolu.
Paramètres
X
Point d'arrivée
Z Point d'arrivée
Xi Point d'arrivée, en incrémental
Zi Point d'arrivée, en incrémental
H Original (contours avec l'axe C uniquement)
 0 : effacer : le contour d'origine est effacé.
 1 : copier : le contour d'origine est conservé.
ID Nom du contour (contours avec l'axe C uniquement)
