HEIDENHAIN MANUALplus 620 347
4.9 Modèles de perçag
e et de fr
aisag
e

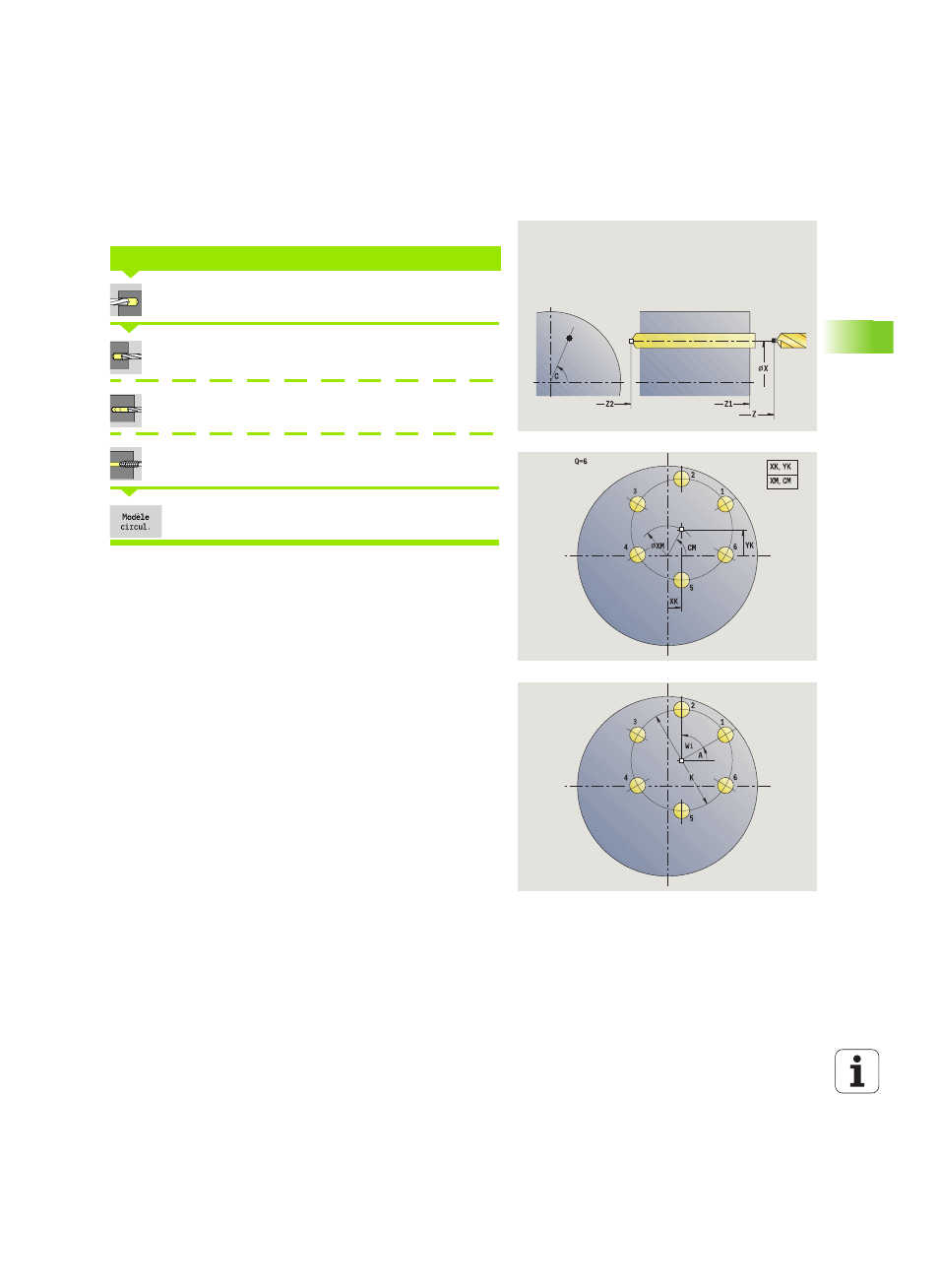

Modèle circulaire de perçage axial
Sélectionner Perçage
Sélectionner le perçage axial
Sélectionner le perçage profond axial
Sélectionner le taraudage axial
Activer la softkey Modèle circul.
Modèle circul. est activé dans les cycles de perçage pour percer des
trous équidistants sur un cercle ou un arc de cercle situé sur la face
frontale.
La commande demande également les paramètres de perçage.
Utilisez les combinaisons de paramètre suivants pour le centre du
modèle :
 XM, CM ou
 XK, YK
MODÈLE CIRCULAIRE DE PERÇAGE AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de perçages
XM, CM Centre du modèle en coordonnées polaires
XK, YK
Centre du modèle en coordonnées cartésiennes
K Diamètre du modèle
A Angle 1er trou (par défaut: 0°)
Wi Incrément angulaire (écarts sur le modèle) (par défaut : les
trous sont répartis régulièrement sur un cercle)
