Rainure circulaire sur enveloppe
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section ENVELOPPE avec le paramètre diamètre de
référence. Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G312 ou G313 avec les paramètres de figure.
 un G309.
Données de référence, enveloppe
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence

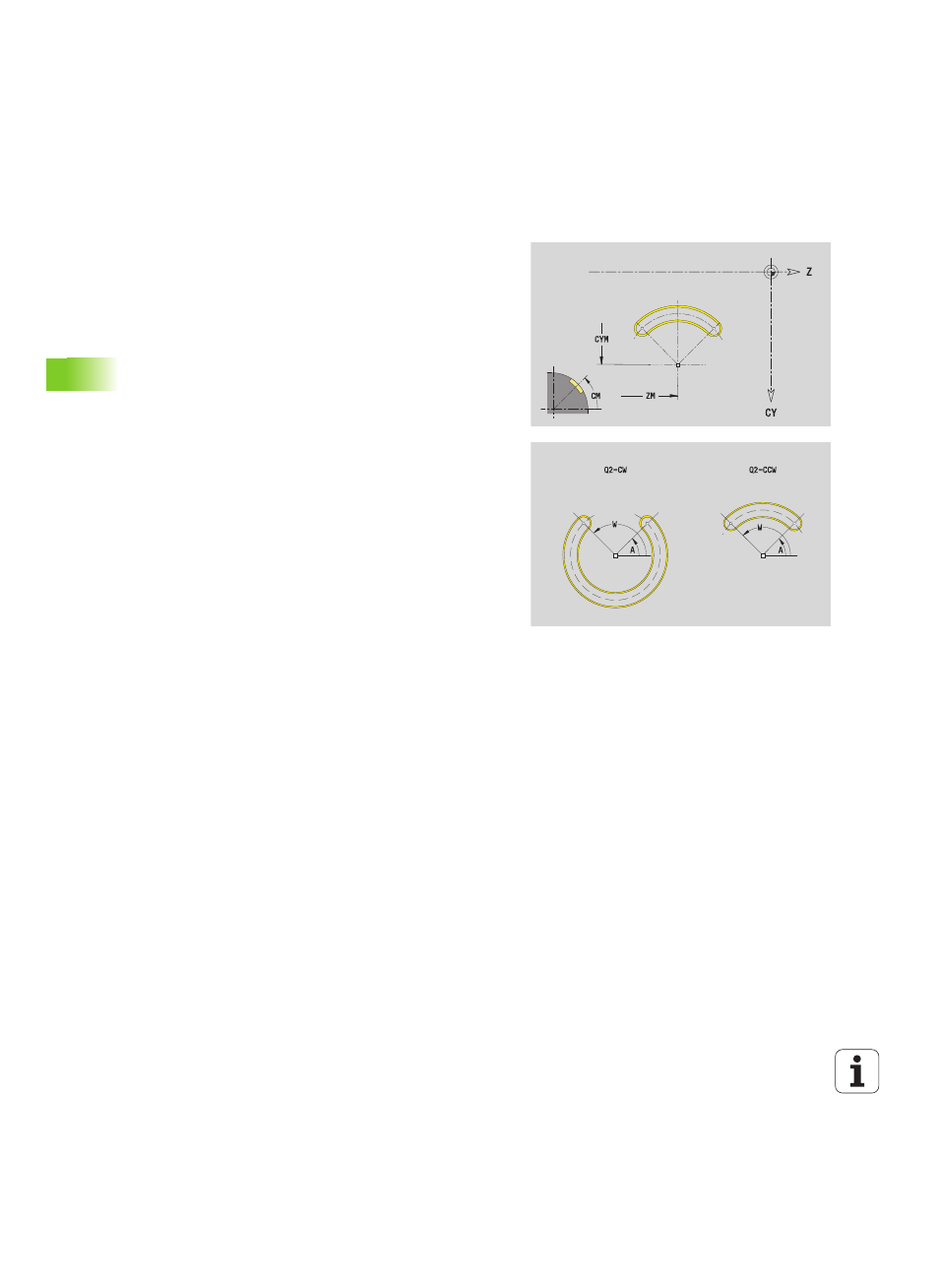

Paramètres de la figure
Z
Centre figure
CYM Centre figure en cotation cartésienne (réf. : diamètre XR)
CM
Centre de figure (angle)
A Angle départ
W Angle final
R Rayon
Q2 Sens de rotation
 CW
 CCW
B Largeur
