246

Programmation des cycles

4.5 Cy

cles de g

or

g

es

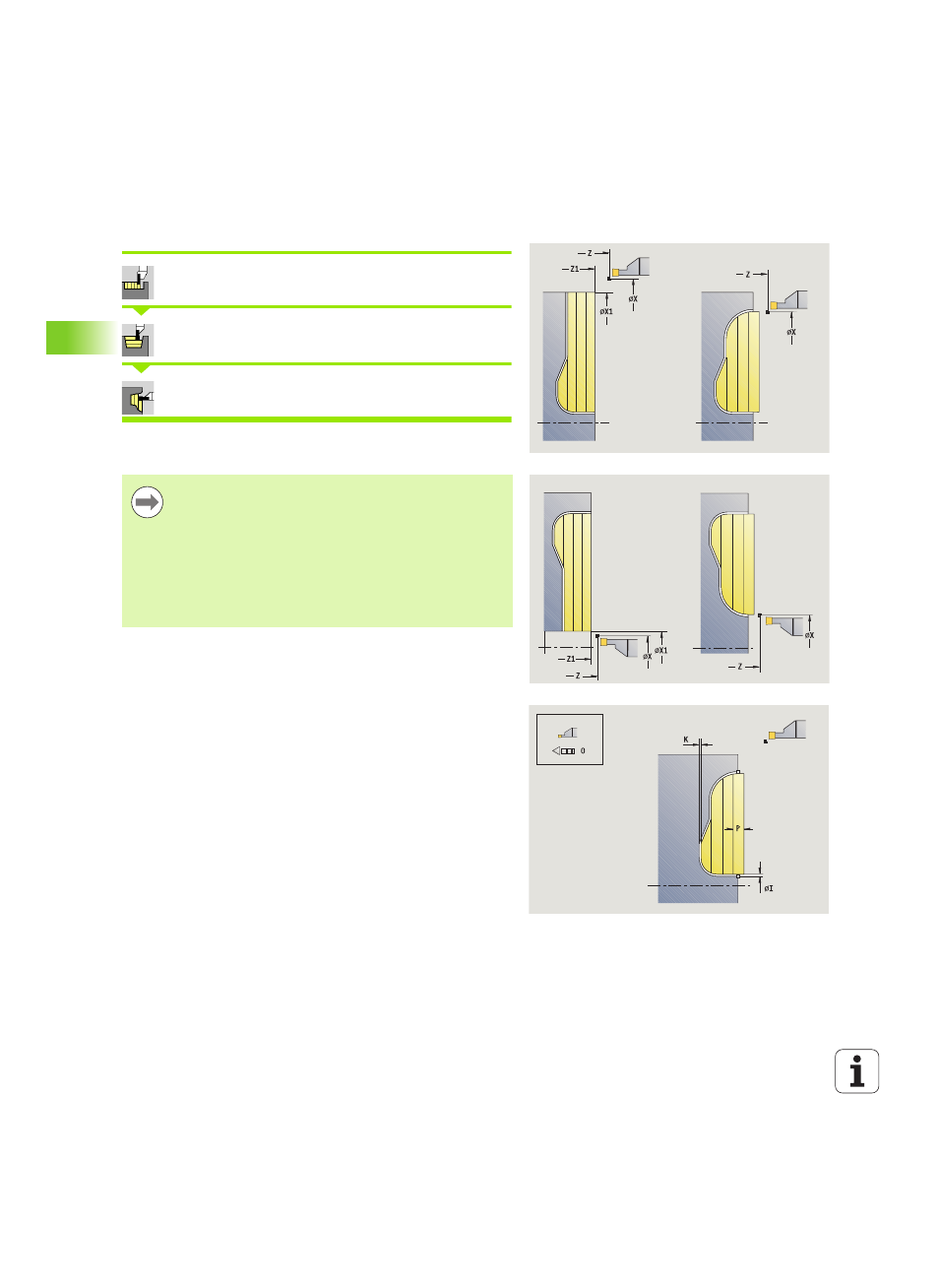

Tournage de gorges axiales ICP

Sélectionner les cycles de gorges

Sélectionner le tournage de gorges

Sélectionner le tournage de gorges axiales

Le cycle ébauche la zone définie (voir également “Tournage de

gorges” à la page 228).

Définissez dans le cas de

contours plongeants

le point de départ – pas le

premier point du contour

. Le cycle ébauche la zone

délimitée par le point de départ et le contour ICP en

tenant compte des surépaisseurs.

contours montants

le point de départ et le premier

point du brut

. Le cycle ébauche la zone délimitée par

le premier point du brut et le contour ICP en tenant

compte des surépaisseurs.

Paramètres du cycle
X, Z

Point de départ

X1, Z1

Premier point du brut

FK

Pièce finie ICP : nom du contour à usiner

P

Profondeur de passe : passe max.

ET

Profondeur de plongée affectée à une passe.

O

Avance de plongée (par défaut : avance active)

I, K

Surépaisseur X, Z

SX, SZ

Limitations d'usinage (voir page 130)

B

Largeur de décalage (par défaut: 0)

U

Tournage unidirectionnel (par défaut: 0)

0 : bidirectionnel

1 : unidirectionnel (direction : voir figure d'aide)

G14

Point de changement d'outil (voir page 130)

A

L'angle initial définit la zone d'usinage au point initial du

contour.

W

L'angle final définit la zone d'usinage au point final du

contour.
