6.1 Mode simulation gr
aphique

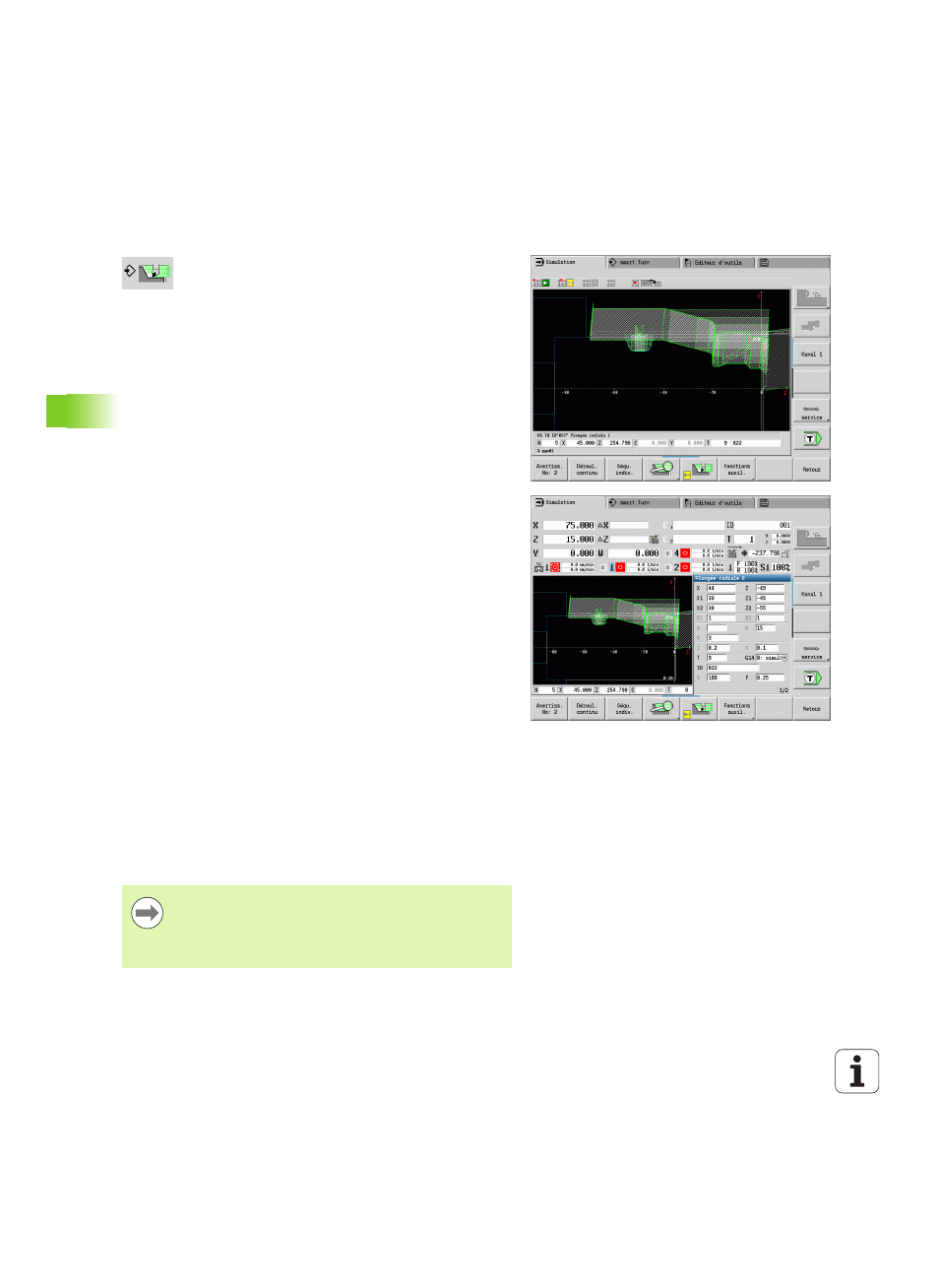

6.1 Mode simulation graphique
Cette softkey active la simulation graphique dans les
modes suivants :
 Smart.Turn
 Exécution du programme
 Apprentissage
 Mode Manuel (cycles)
Dans smart.Turn, la simulation ouvre toujours la grande fenêtre de
simulation et charge le programme sélectionné. Si la simulation est
lancée à partir des modes machine, c'est la petite fenêtre qui s'ouvre
ou bien la dernière fenêtre sélectionnée par l'opérateur.
Grande fenêtre de simulation
 Ligne de menu pour commander la simulation avec le pavé
numérique
 Fenêtre de simulation : affichage de la pièce et des parcours
d'outils. La simulation permet l'affichage simultané de plusieurs
vues dans la fenêtre de simulation. Choisissez avec „choix fenêtre“
les vues suivantes :
 Plan XZ (vue de tournage)
 Vue XC (vue frontale)
 Vue ZC (vue enveloppe)
 Vue YZ (vue pour usinages avec axe Y)
 Affichages :
 Séquence source CN
 Numéro de séquence CN, valeurs de positions et informations
outils.
 Nom du programme CN
Petite fenêtre de simulation :
 Lors de la simulation des programme-cycles, les affichages de la
machine et les dialogues des cycles ne sont pas cachés.
 Dans le mode smart.Turn, l'affichage de la machine n'est pas caché.
 Les softkeys permettent les affichages des vues suivantes :
 Plan XZ (vue de tournage)
 Vue XC (vue frontale)
 Vue ZC (vue du développé)
Dans les modes déroulement de programme,
apprentissage et mode manuel, la simulation démarre
automatiquement avec le programme courant. Dans
Smart.Turn, seul le programme est chargé. Le démarrage
de la simulation a lieu par softkey.
