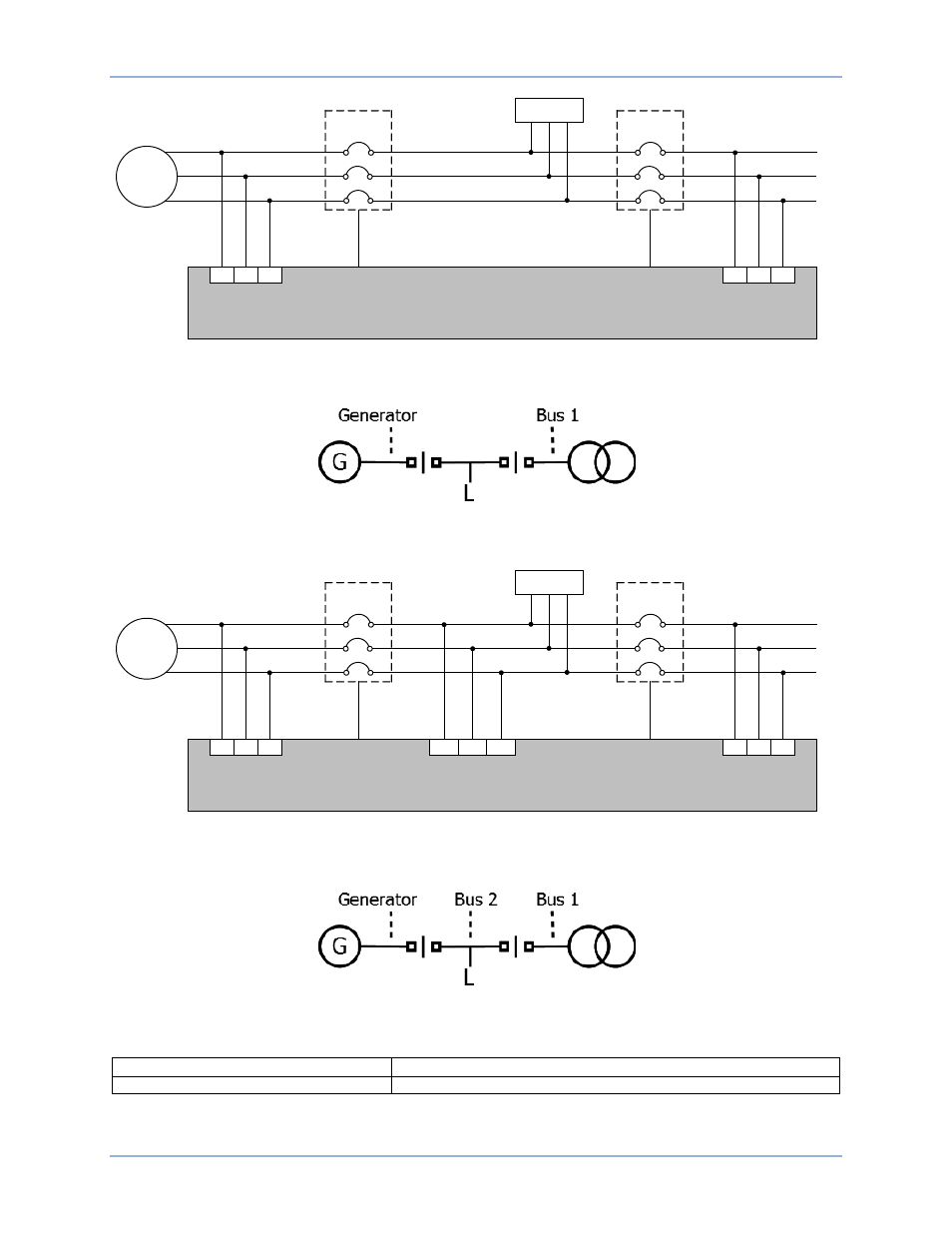

Figure 35. Configuration du disjoncteur système : Contrôle du disjoncteur de l'alternateur et des lignes
principales
Figure 36. Configuration du disjoncteur système : Contrôle du disjoncteur de l'alternateur et des lignes
principales tel qu'il apparaît dans BESTCOMSPlus (Configuration du système)
Figure 37. Configuration du disjoncteur système : Contrôle du disjoncteur de l'alternateur et des lignes
principales avec fonction optionnelle de mesure de bus de charge
Figure 38. Configuration du disjoncteur système : Contrôle du disjoncteur de l'alternateur et des lignes
principales avec fonction optionnelle de mesure de bus de charge, tel qu'il apparaît dans BESTCOMSPlus
(Configuration du système)
English
français
Mains Breaker Control Output
Sortie de contrôle du disjoncteur des lignes principales
Generator
Generator
Breaker
L1
L2
L3
Generator Bus
Load Bus
Generator
Bus Metering
P0071-72
LOAD
Mains
Breaker
Mains Bus
Mains Bus
Metering
A
B
C
Generator
Breaker
Control Output
Mains Breaker
Control Output
86 88 90
93 95 97
Bus 1
DGC-2020HD
Generator
Generator
Breaker
L1
L2
L3
Generator Bus
Load Bus
Generator
Bus Metering
Load Bus
Metering
P0071-76
LOAD
Mains
Breaker
Mains Bus
Mains Bus
Metering
A
B
C
Generator
Breaker
Control Output
Mains Breaker
Control Output
86 88 90
103
101
100
93 95 97
Bus 2
Bus 1
DGC-2020HD
DGC-2020HD
