9469370990 Rev B

349

Notes

1. Si le module AEM-2020 offre une extrémité de bus J1939, un résistor de 120 Ω, ½ watt, doit être

installé en terminaison des bornes P1- LO (CANL) et P1- HI (CANH).

2. Si le module AEM-2020 ne fait pas partie du bus J1939, le raccord connectant le contrôleur AEM-

2020 au bus ne doit pas excéder 914 mm (3 ft.) de long.

3. La longueur maximum du bus, à l'exclusion des raccords, ne doit pas dépasser 40 m.

4. L'écoulement J1939 (blindé) doit être raccordé à la terre à un seul endroit. S'il existe un autre point

de mise à la terre, il ne faut pas connecter l'écoulement au contrôleur AEM-2020.

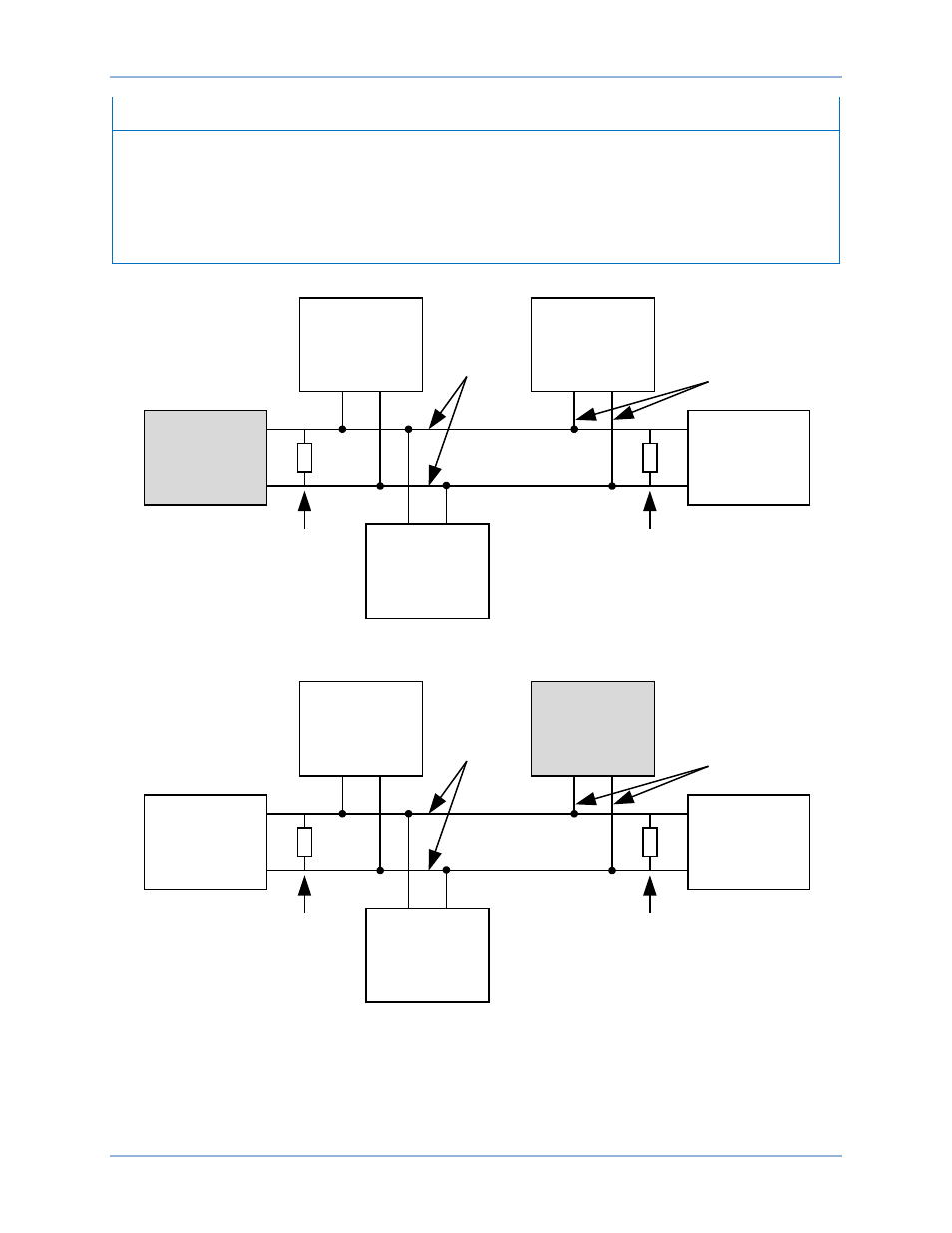

Figure 192. Interface CAN avec contrôleur AEM-2020 offrant une extrémité de bus

Figure 193. Interface CAN avec contrôleur DGC-2020HD offrant une extrémité de bus

DGC-2020HD

AEM-2020

Other

Devices

P0069-97

Engine

120 ohm

Termination

CAN-H

CAN-L

CEM-2020

(Optional)

120 ohm

Termination

Bus

Stub

AEM-2020

DGC-2020HD

Other

Devices

P0069-98

Engine

120 ohm

Termination

CAN-H

CAN-L

CEM-2020

(Optional)

120 ohm

Termination

Bus

Stub

DGC-2020HD

AEM-2020
