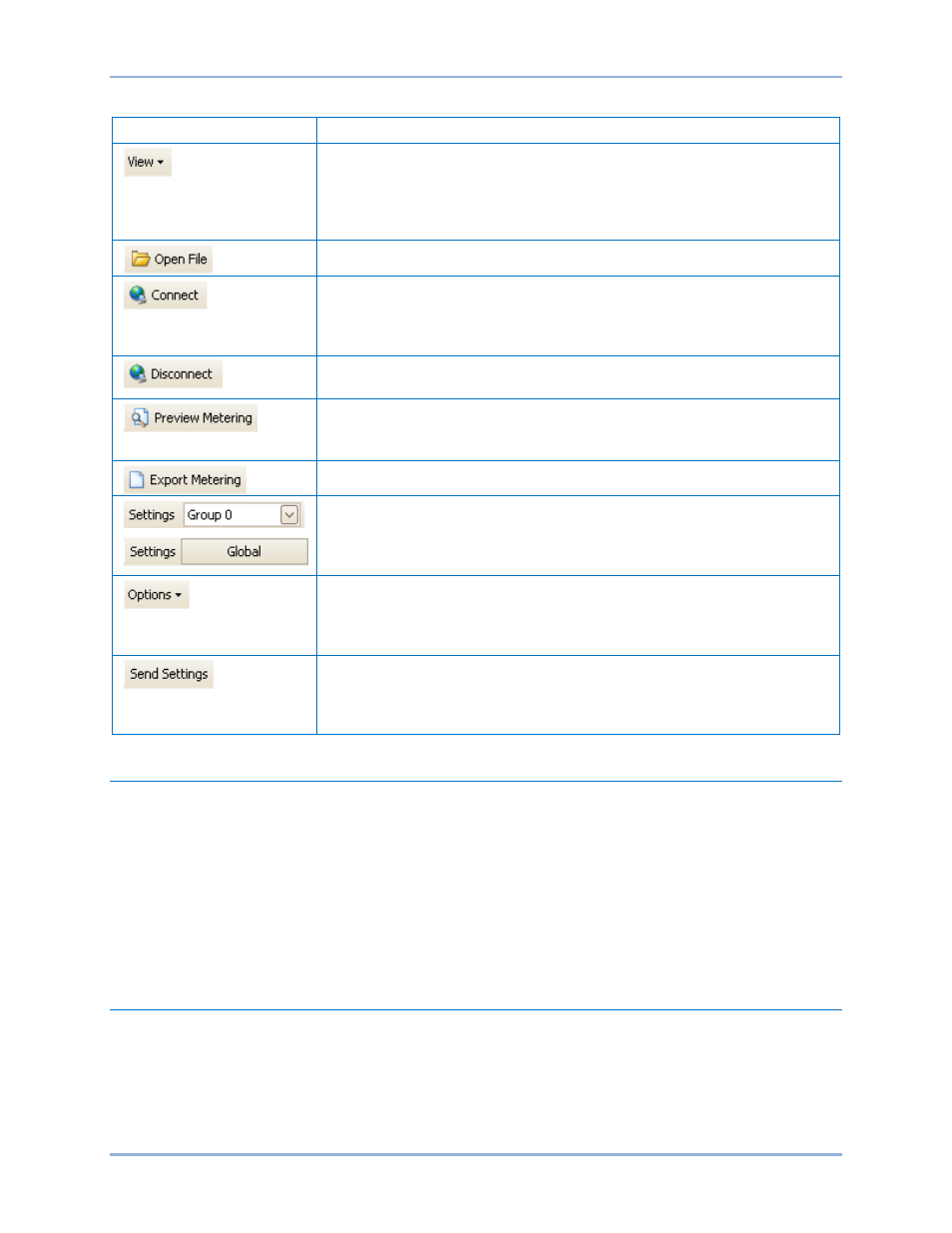

Tableau 55. Barre de menu inférieure (module d'extension DGC-2020HD)
Bouton de menu Description
Permet d'afficher ou de masquer le Panneau de mesure, le Panneau de
paramètre ou le Panneau d'information de paramètres.
Ouverture et enregistrement des espaces de travail BESTspace™. Les
espaces de travail personnalisés permettent de basculer entre les tâches
plus simplement et plus efficacement.
Permet d'ouvrir un fichier de paramètres déjà enregistré.
Permet d'ouvrir l'écran DGC-2020HD Connexion en vue de la connexion
au DGC-2020HD par l'intermédiaire d'un câble USB, d'un modem ou
d'Ethernet. Ce bouton apparaît seulement dans le cas où un DGC-
2020HD n'est pas connecté.
Permet de déconnecter un DGC-2020HD connecté. Ce bouton apparaît
seulement dans le cas où un DGC-2020HD est connecté.
Affiche l'écran Aperçu impression permettant de contrôler la mise en
page de l'impression des mesures. Cliquez sur le bouton de l'imprimante
pour envoyer les données vers une imprimante.
Permet d'exporter toutes les valeurs des mesures vers un fichier *.csv.
Un menu déroulant permettant la sélection de groupe est disponible
lorsque vous définissez des paramètres de protection. Les paramètres
peuvent être appliqués au Groupe 0, 1, 2 ou 3. Si un paramètre global
est modifié, Global apparaît à la place du menu déroulant.
Affiche une liste déroulante intitulée Paramètres du mode temps réel qui
active le mode de fonctionnement en temps réel permettant d'envoyer
automatiquement les paramètres vers le dispositif au fur et à mesure des
changements.
Envoie les paramètres au DGC-2020HD lorsque BESTCOMSPlus ne
fonctionne pas en mode temps réel. Cliquez sur ce bouton après toute
modification des paramètres pour qu'ils soient envoyés au DGC-
2020HD.
Explorateur des paramètres
L'Explorateur des paramètres est un outil simple et facile d'utilisation de BESTCOMSPlus. Il permet de
naviguer entre les différents écrans de paramètres du module d'extension DGC-2020HD.
Ces écrans permettent à l'utilisateur d'éditer les paramètres généraux, les communications, les
paramètres système, les entrées programmables, les sorties programmables, la configuration de l'alarme,
la protection de l'alternateur, la gestion du disjoncteur, les émetteurs programmables, ainsi que la logique
programmable BESTlogicPlus.
Après l'apport de certains changements au niveau des paramètres, une configuration de la logique peut
être nécessaire. Consultez le chapitre BESTlogicPlus pour obtenir de plus amples informations.
Explorateur des mesures
L'Explorateur des mesures est un outil simple et facile d'utilisation de BESTCOMSPlus. Il permet de
naviguer entre les différents écrans de mesure du module d'extension DGC-2020HD.
Ces écrans permettent à l'utilisateur de visualiser en temps réel les données du système : tensions et
intensités d'alternateur, statut d'entrée/de sortie, alarmes, rapports et autres paramètres. Consultez le
chapitre Mesures pour obtenir de plus amples informations sur l'Explorateur des mesures.
