254 9469370990 Rev B

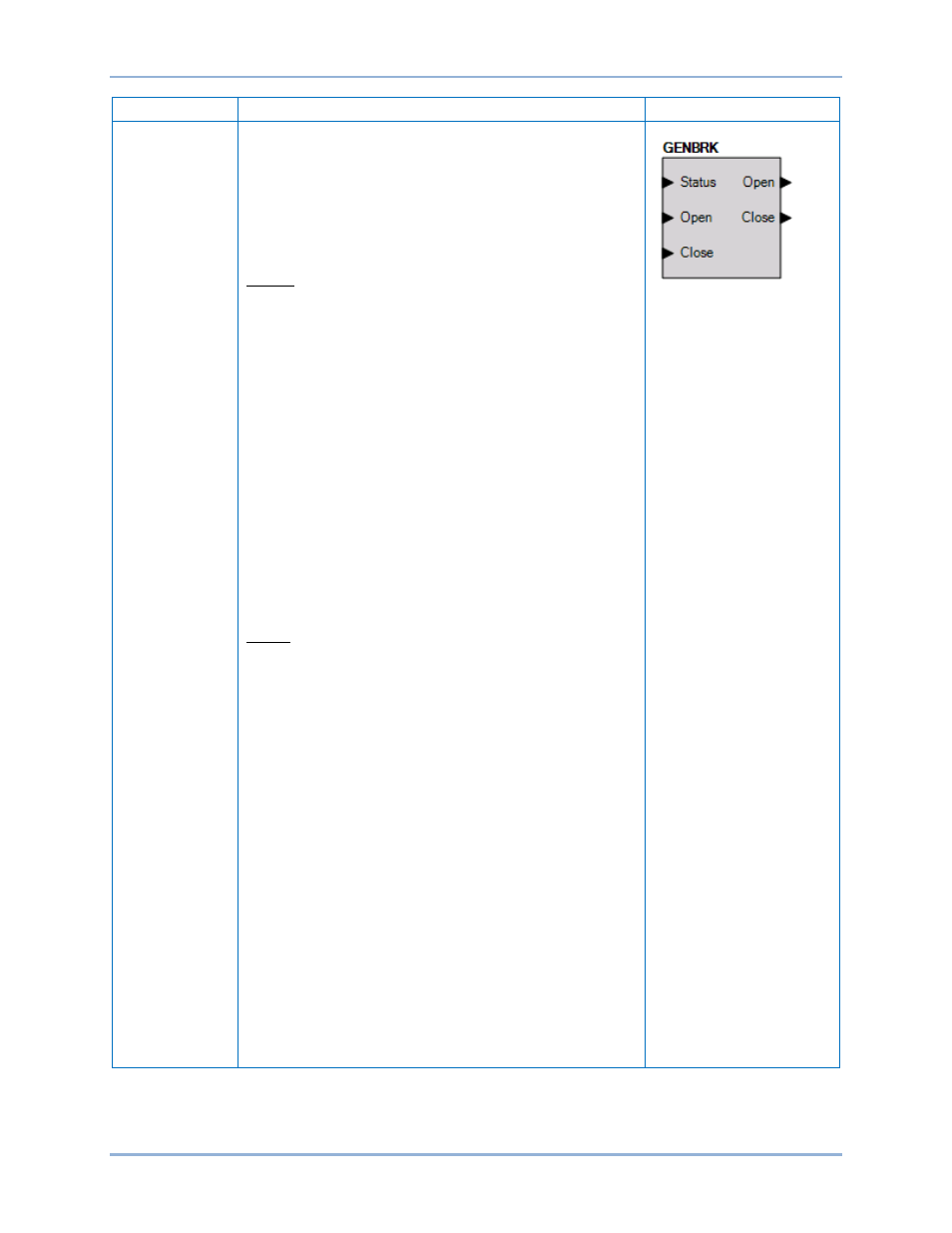

Nom Description Symbole
Disjoncteur de
l'alternateur
Cet élément est utilisé pour connecter les signaux de sortie de
fermeture et d'ouverture du disjoncteur en provenance du
DGC-2020HD aux contacts de sortie physiques d'ouverture et
de fermeture du disjoncteur d'alternateur, et pour attribuer le
retour d'information sur le statut du disjoncteur à une entrée
contact. Il est de plus possible d'attribuer des entrées contact
pour permettre aux commutateurs d'être implémentés afin
d'initier manuellement des requêtes d'ouverture et de
fermeture de disjoncteur.
Entrées
Status : Cette entrée permet à une entrée contact d'être
attribuée et de fournir ainsi un retour d'information sur le statut
du disjoncteur au DGC-2020HD. Lorsque l'entrée contact est
fermée, le disjoncteur est indiqué comme étant fermé. Lorsque
l'entrée contact est ouverte, le disjoncteur est indiqué comme
étant ouvert.
Open : Cette entrée permet à une entrée contact d'être
attribuée et de pouvoir être ainsi utilisée pour initier une
requête manuelle d'ouverture de disjoncteur. Si cette entrée
prend le statut fermé alors que le DGC-2020HD est en mode
RUN ou AUTO, le disjoncteur s'ouvre.
Close : Cette entrée permet à une entrée contact d'être
attribuée et de pouvoir ainsi être utilisée pour initier une
requête manuelle de fermeture de disjoncteur. Si cette entrée
reçoit une impulsion alors que le DGC-2020HD est en mode
RUN ou AUTO et que l'alternateur est stable, une requête de
fermeture est initiée. Si le paramètre Activation de fermeture
sur bus mort est défini sur vrai et que le bus est mort, le
disjoncteur est fermé. Si le bus est stable, le DGC-2020HD
synchronise l'alternateur avec le bus, puis ferme le
disjoncteur.
Sorties
Les sorties doivent être attribuées aux sorties contact du
DGC-2020HD utilisé pour gérer le disjoncteur.
Open : Cette sortie prend le statut vrai (c'est-à-dire ferme le
contact de sortie auquel elle est attribuée) lorsque le DGC-
2020HD envoie un signal d'ouverture au disjoncteur. La sortie
est une impulsion si le type de contact de sortie du disjoncteur
est défini sur Impulsion dans l'écran Dispositif de disjonction
sous Gestion du disjoncteur dans l'Explorateur des
paramètres. La durée est déterminée par le paramètre Durée
de l'impulsion d'ouverture. La sortie est constante si le type de
contact de dispositif de disjonction d'alternateur est défini sur
Continu. Notez que l'impulsion doit être suffisamment longue
pour laisser au disjoncteur le temps de s'ouvrir avant qu'elle
ne prenne fin.
Close : Cette sortie prend le statut vrai (c'est-à-dire ferme le
contact de sortie auquel elle est attribuée) lorsque le DGC-
2020HD envoie un signal de fermeture au disjoncteur. La
sortie est une impulsion si le type de contact de sortie du
disjoncteur est défini sur Impulsion dans l'écran Dispositif de
disjonction sous Gestion du disjoncteur dans l'Explorateur des
paramètres. La durée est déterminée par le paramètre Durée
de l'impulsion d'ouverture. La sortie est constante si le type de
contact de dispositif de disjonction d'alternateur est défini sur
Continu. Notez que l'impulsion doit être suffisamment longue
pour laisser au disjoncteur le temps de s'ouvrir avant qu'elle
ne prenne fin.
BESTlogic™Plus DGC-2020HD
